Frézky - portálové FREP-D 20x40.

Rok výroby:1966Lokalita:CZ
Parametry stroje:
Popis:

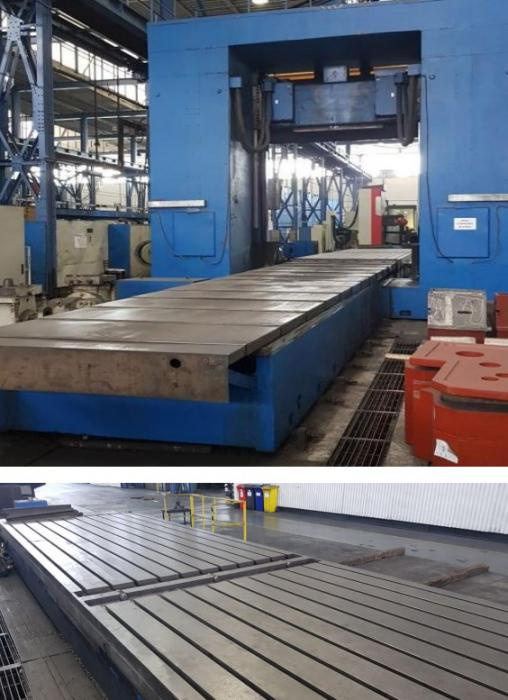

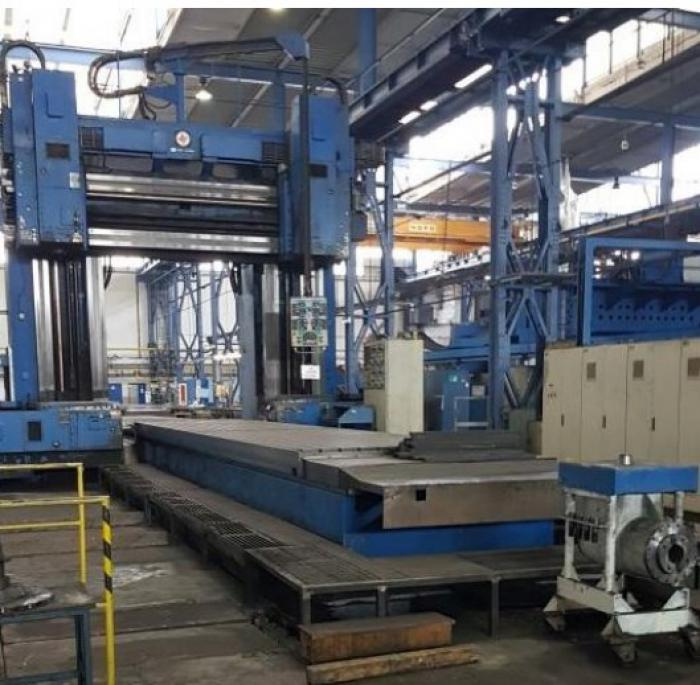

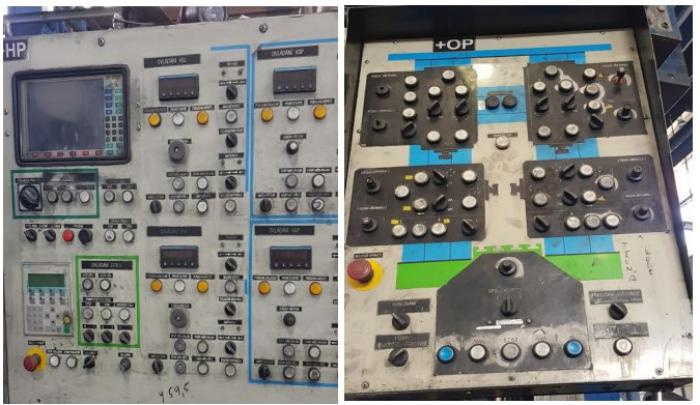

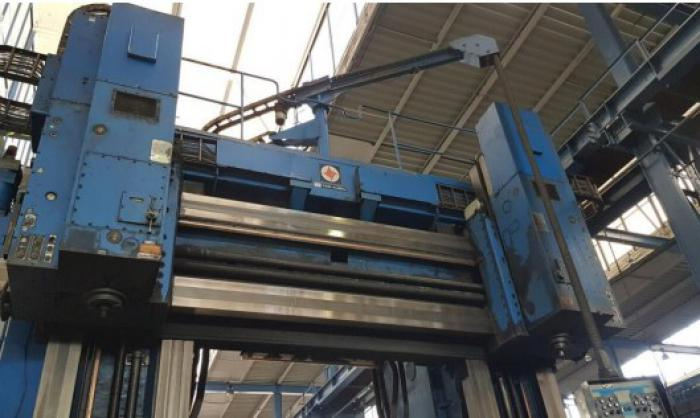

Stroj je v dobrém technickém stavu, po předchozí dohodě možnost odzkoušení. Na stroji byla v roce 2003 provedena generální oprava s modernizací elektrořízení. Stroj byl osazen novým řídícím automatem SIEMENS a novými pohony SIEMENS. Základním rysem stroje je pevný portál, posuvný stůl. Portál má výškově přestavitelný příčník, který je osazen jedním nebo dvěma svislými vřeteníky v provedení VFS 160. Dále je portál osazen jedním nebo dvěma bočními (vodorovnými) vřeteníky VFS 160. Uvedené typy vřeteníku lze osadit přídavnými vřetenovými hlavami, k dispozici až 4 ks. Upínací plocha stroje je tvořena dvěmi spojenými upínací stoly, které po rozpojení lze využívat i jednotlivě (pouze jeden je vždy funkční). Upínací stůl Rozměry 1 stolu ………………………………………….... 2 000 x 4 000 mm Celková délka spojených stolů …………………………….. 9 000 mm Upínací plocha spojených stolů ……………………………. 8 500 mm Upínací T-drážky (šířka x rozteč x počet)………………….. 36mm x 180mm x 11ks Výška pracovního stolu od základu …………………….…. 1 000 mm Zatížení na 1 m délky stolu ……………………………….. 5 000 kg Posuv 1 stolu ………………………………………………. 4 250 mm, (spojených stolů 9 000 mm) Pracovní posuv stolu …………………………………….… 15 – 3 000 mm/min Rychloposuv ……………………………………………….. 9 000 mm/min Portál s výškově přestavitelným příčníkem Průchodnost mezi stojany ………………………………….. 2 750 mm Výškové přestavení příčníku ………………………………. 2 295 mm Posuv příčníku ………………………………………………... 750 mm/min Svislý vřeteník VFS 160 Upínací kužel ……………………………………………….. ISO 60 Výkon vřeteníku ………………………………………….... 50 kW Rozsah otáček …………………………………………….…. 15 – 710 ot/min Pracovní posuv …………………………………………….... 10 – 2 000 mm/min Rychloposuv ………………………………………………... 2 000 mm/min Vzdálenost čela vřeteníku od upínacího stolu ………………. 425 – 2720 mm Vodorovný vřeteník VFS 160 Upínací kužel ……………………………………………….. ISO 60 Výkon vřeteníku ……………………………………....……. 50 kW Rozsah otáček ……………………………………………..... 15 – 710 ot/min Pracovní posuv ……………………………………….…..…. 5 –1 000 mm/min Rychloposuv ………………………………………………… 1 000 mm/min Vzdálenost čela vřeteníku od středící T-drážky stolu …….… 377 – 1177 mm Celkové rozměry stroje: (délka x šířka x výška) = 20 720 mm x 8 500 mm x 7 150 mm.V případě zájmu o více informací, prosím volejte na uvedené číslo nebo vyplňte formulář zde….na sms bohužel neumíme reagovat.
