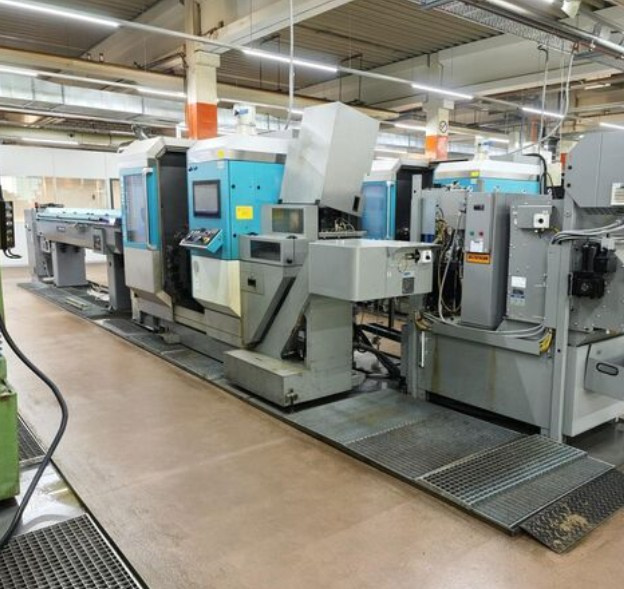

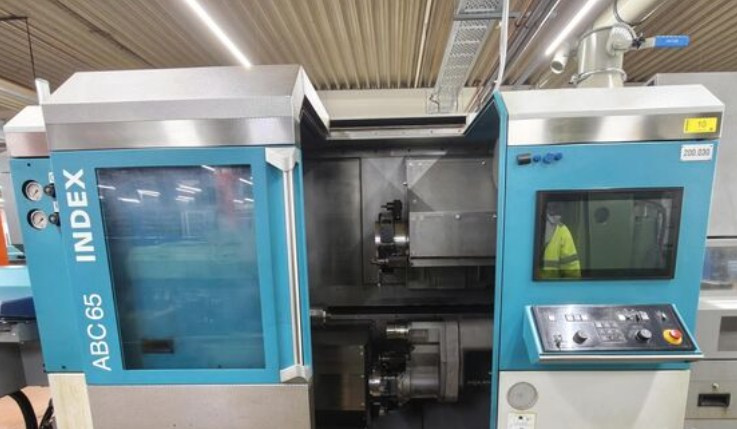

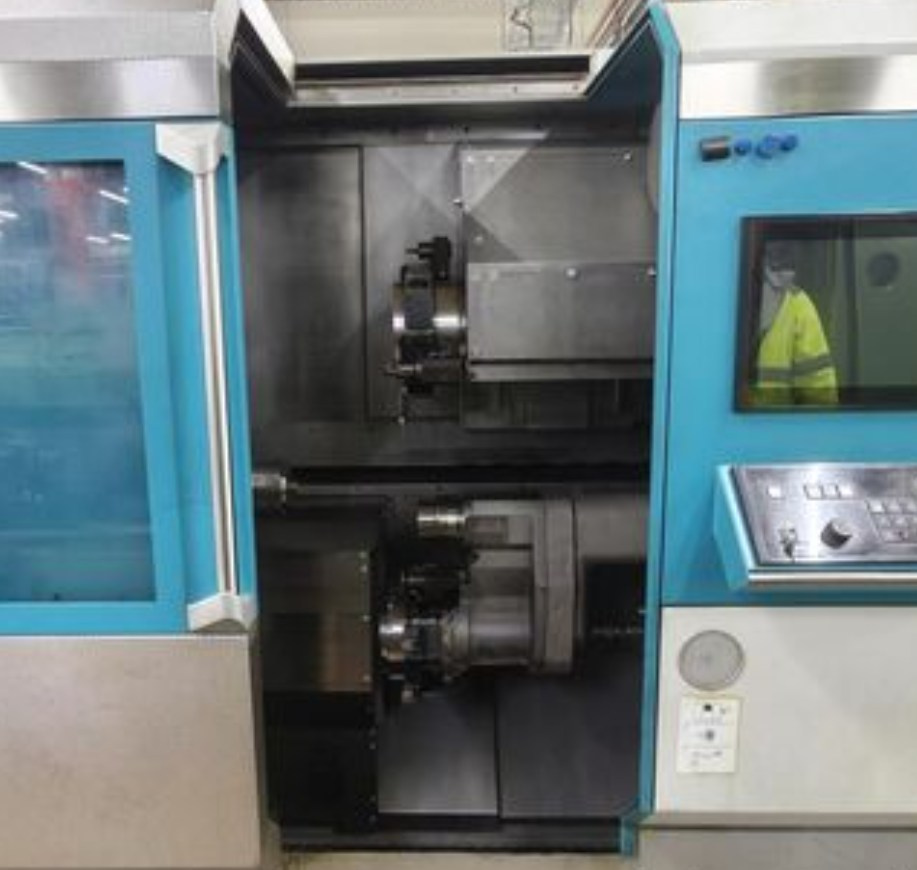

SOUSTRUH CNC ABC 65

INDEX 2014
. Vzdálenost mezi hlavním a protiběžným vřetenem: cca 250 mm
Hlavní vřeteno:
Vrtání 65 mm
Maximálně 6 000 ot./min
Výkon 25 / 35 kW při 80 / 120 Nm
Průměr upínacího sklíčidla 160 mm
Ložisko ISO 702/1, průměr 140 mm
Osa C
Horní nástrojová věž:
10 pozic
Maximální otáčky: 12 000 ot./min
Výkon 7,5 kW při 11,25 Nm
Dráha pojezdu X / Y / Z: 140 / ?? 50 / 300 mm
Rychlý příčný posuv X / Y: 30 / 50 m/min
Spodní nástrojová věž:
9 stanic
Maximální otáčky: 12 000 ot/min
Výkon 9 kW při 10 Nm
Dráhy X / Y / Z: 140 / ?? 50 / 300 mm
Rychlý příčný posuv X / Y: 30 / 50 m/min
Protivřeteno:
Vrtání 52 mm
Maximálně 6 000 ot./min
Výkon 5 / 9 kW při 10,5 / 20 Nm
Průměr upínacího sklíčidla 110 mm
Příčné dráhy X / Y: 140 / 300 mm
Jednotky pro zpětné obrábění:
8 jednotek včetně 5 poháněných stanic
Maximální otáčky: 12 000 ot./min
Výkon 6,4 kW při 7 Nm
Jednotka pro manipulaci s obrobkem a řezem s chapadlem:
Zdvih X cca 1 580 mm
Rychlost cca 68 m/min
Úhel otáčení cca 33??
Maximální průměr 65 mm
Max. hmotnost 2 kg
CNC řízení: INDEX C 200-4D (na bázi Siemens Sinumerik 840 D-sl)
Rozměry: cca 4,1 x 2,1 m.V případě zájmu o více informací, prosím volejte na uvedené číslo nebo vyplňte formulář zde….na sms bohužel neumíme reagovat.
