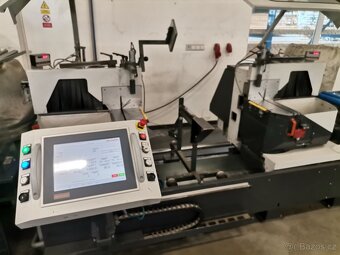

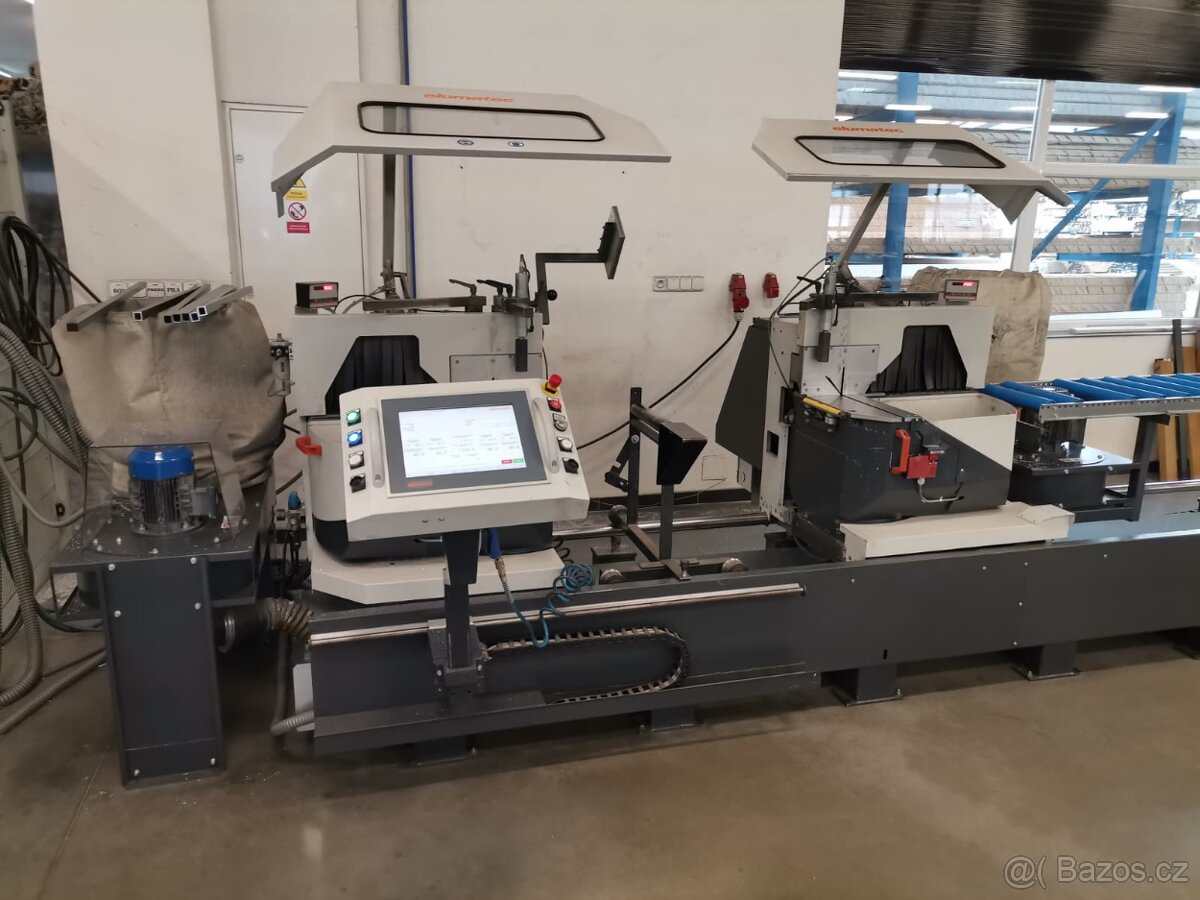

Elumatec DG 104

Elumatec DG 104

Výkon motoru: 2 x 1,5 kW
Napětí: 400 V, 50 Hz, 3~
Odsávací hrdlo na stroji: 80/100 mm
Odsávací hrdlo: 140 mm
Odsávací výkon: 1.600 m3/h
Zásobník pilin: 0,08 m2
Se strojem dodávané příslušenství:
2 rozbočení 140/100/80 mm 300 mm - délka
4 PVC-hadice antistatická
2 koleno 90°
2 připojovací hrdlo 100 mm

Válečková dráha 1,5m pojízdná, šířka 400 mm

Připojovací deska válečkové dráhy

Taktovací zařízení k E 580. Semiautomatický průběh řezu.

Modul se světelnou závorou pro automatický průběh řezu.

Ochranné oplocení vlevo vpravo

PC ovládání E 580/1
-1osé ovládání pomocí průmyslového PC E580/1 pro polohování délky řezu
-systém měření absolutních délek nezávislý na pohonu
-pneumatické blokování v pozici
-ergonomické uspořádání ovládací jednotky obsluhy
-průmyslový PC s 12" dotykovou obrazovkou Touch Screen a operačním systémem Windows Embedded
- PC v aktuální specifikaci
-80 GB pevný disk
-4 USB přípojky
-3 x síťové připojení RJ45, 10/100/1000 MBit

Softwarové možnosti:
- softwarový modul kapovací řezy a nadměrné délky
- softwarové propojení na okenní program

Technické údaje:
-délka řezu: 6.000 mm, minimum 350 mm při 90°
-rozsah natáčení: základní postavení 90°, natáčení do 67,5° směrem dovnitř (22,5°)
-rozsah naklápění: základní postavení 90°, naklápění do 45°směrem dovnitř
-maximální rozsah řezu: 250 mm x 100 mm, viz diagram řezu
-počet otáček pilového kotouče: 2.250 1/min při 50 Hz
-výkon: 4 kW každého motoru při 400 V / 50 Hz
-přípojka stlačeného vzduchu: 7 bar
-spotřeba vzduchu: 40 l na pracovní takt, s minimálním množstvím maziva 64 l
