Vrtací a závitovací centrum GM-T600

TECHNICKÁ SPECIFIKACE GM-T600

Pracovní stůl
Rozměr stolu: 700 × 420 mm
Maximální zatížení: 250 kg
T-drážky: 3 × 14 × 125 mm

Pojezdy
Max. pojezd os X / Y / Z: 600 / 400 / 300 mm
Vzdálenost osy vřetena od vodicích lišt sloupu: 464 mm
Vzdálenost čela vřetena od stolu: 150–450 mm

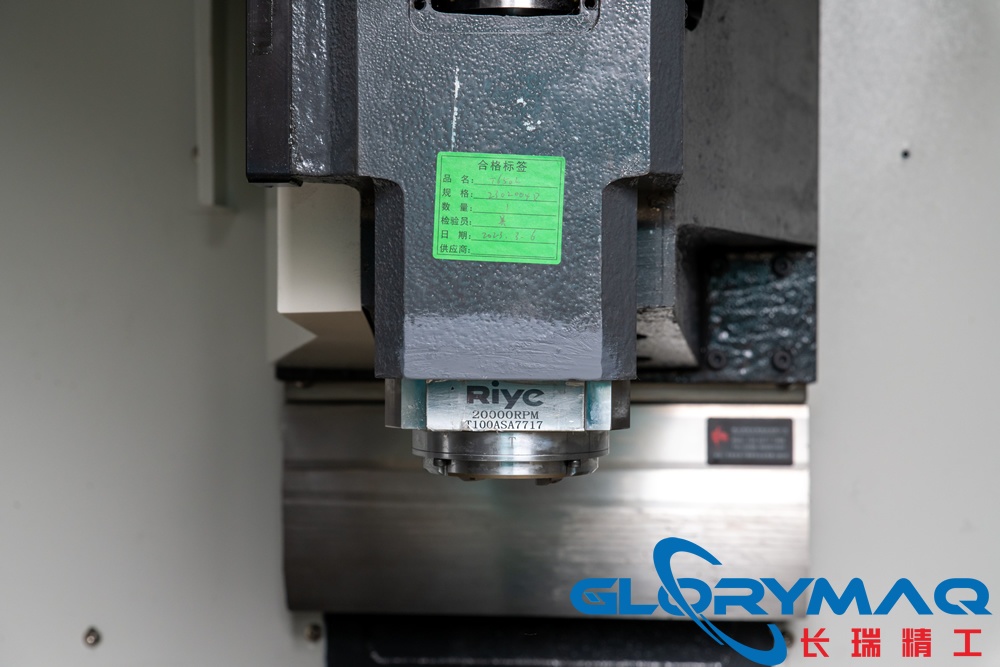

Vřeteno
Kužel vřetena: BT30 Φ100 / ISO30
Otáčky vřetena: až 20 000 ot/min
Výkon motoru vřetena: 5,5 kW
Pohon vřetena: přímé spojení
Chlazení vřetena: olejové chlazení s regulací teploty

Nástroje
Upínač nástroje: BT30 ER25 /ISO30

Posuvy
Rychloposuv os X / Y / Z: 48 / 48 / 48 m/min

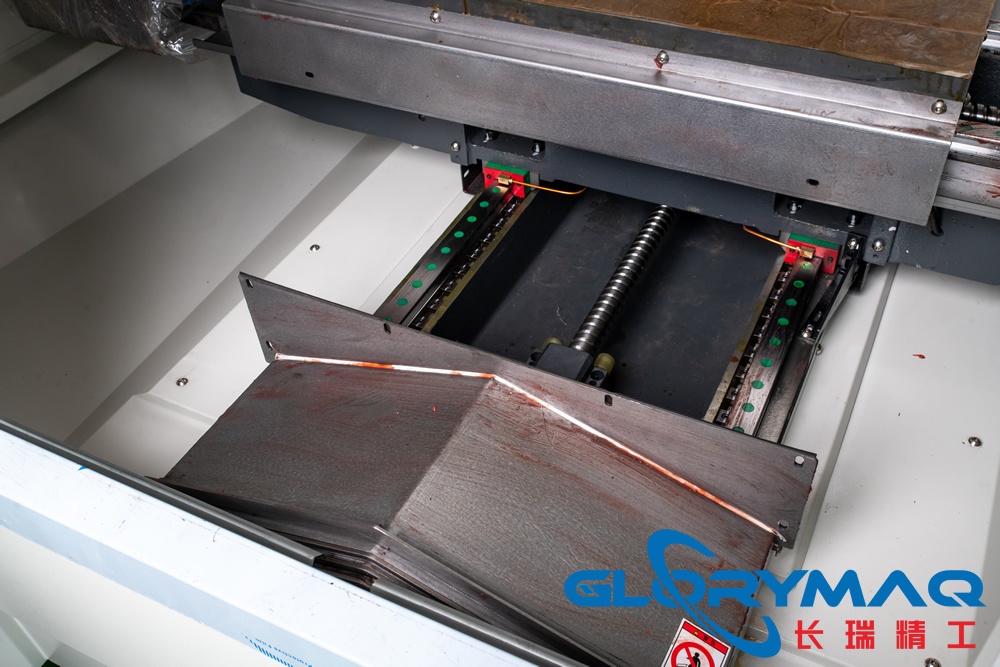

Průměr kuličkových šroubů X / Y / Z: 28 / 28 / 32 mm
Typ vedení: lineární kuličkové vedení 30 mm
Posuv: 1–10 000 mm/min
Minimální krok: 0,001 mm

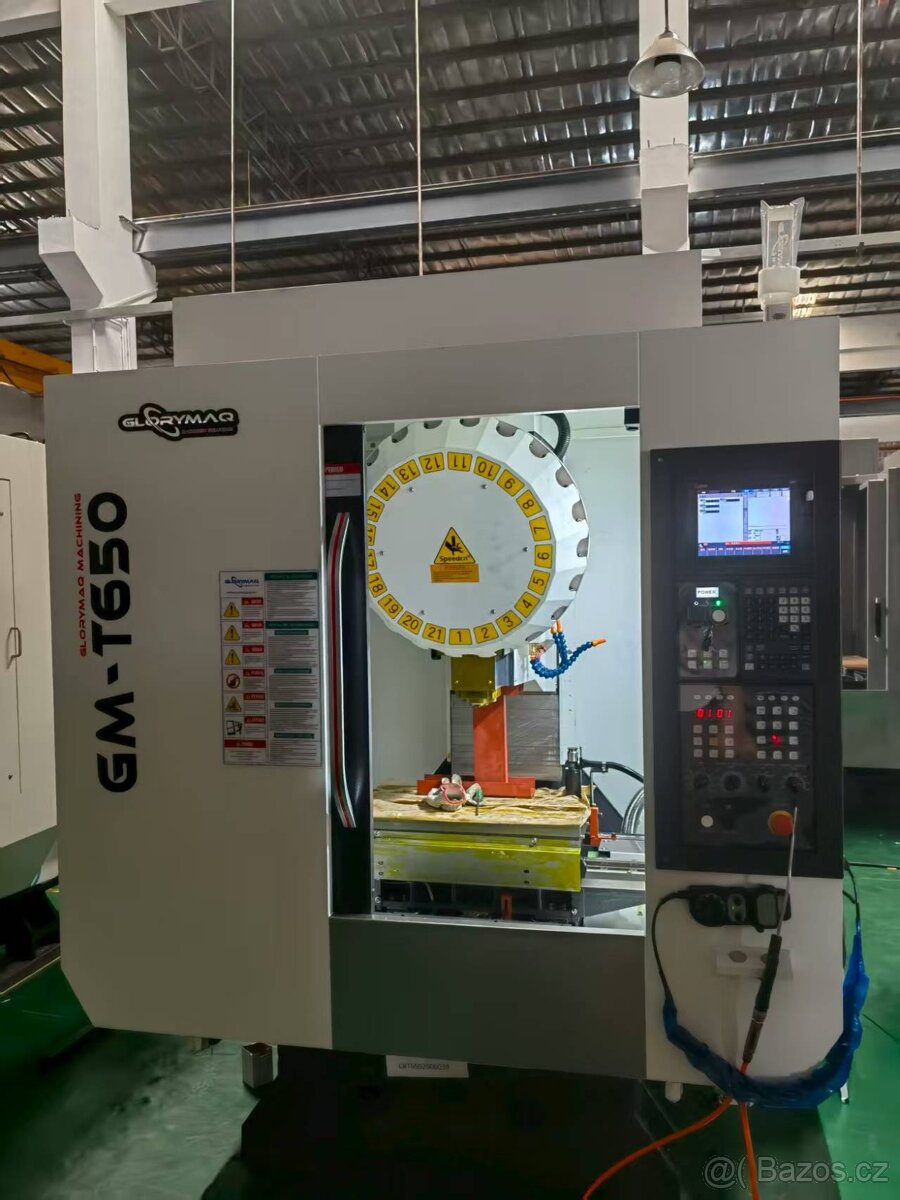

Zásobník nástrojů

Kapacita: 21 nástrojů
Max. hmotnost nástroje: 8 kg
Max. průměr nástroje: 160 mm
Čas výměny nástroje: 2,45 s

Přesnost
Přesnost polohování: 0,005 mm
Opakovatelná přesnost (300 mm): 0,003 mm


Výkon motorů os X / Y / Z: 1,5 / 1,5 / 3,0 kW
Krouticí moment os X / Y / Z: 8 / 8 / 16 Nm
Otáčky servomotorů: 4000 / 4000 / 3000 ot/min
Řídicí systémy: Siemens 828D / Mitsubishi M80B / Fanuc OI-MF

Ostatní
Spotřeba vzduchu: 280 l/min, tlak 6–8 bar
Hmotnost stroje: cca 3 300 kg
Celkový elektrický příkon: 15 kVA
Rozměry stroje: 1780 × 1820 × 2400 mm

Standardní výbava
Plně automatické mazání
Pevné závitování
Chlazení obrobku
Osvětlení pracovního prostoru
Chlazení elektrické skříně
Vzduchová clona vřetena
RS-232 a DNC
Ethernetové připojení
Výstražné světlo
Nářadí


Cena za stroj - 1 285 000,- kč bez DPH
Cena je včetně montáže na Vámi připravené místo.
