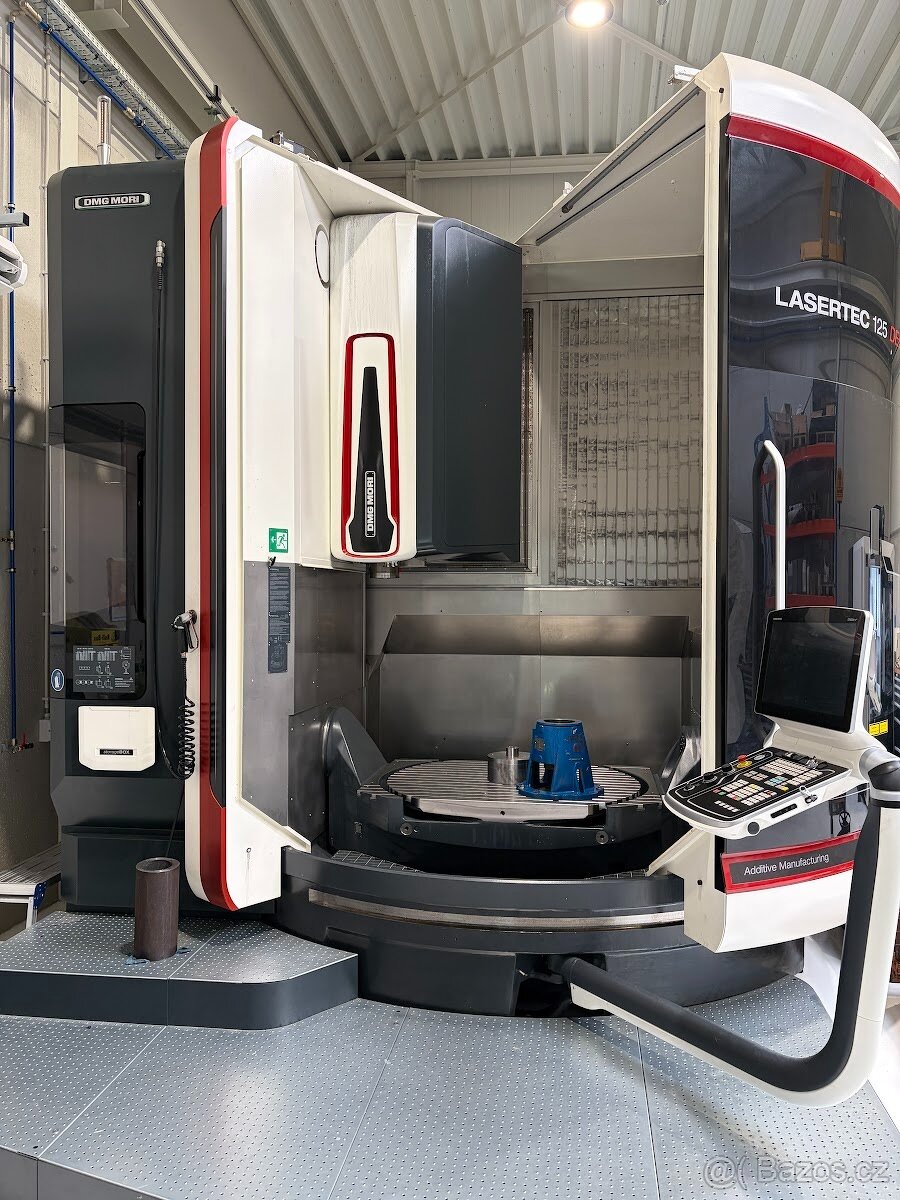

DMG MORI LASERTEC 125 DED hybrid - Obráběcí centrum Vertikál

Rok výroby: 2024

Řídící systém Siemens Sinumerik 840D Sl
Upínací plocha stolu 1400 x 1000 mm
Pojezd osy X 1335 mm
Pojezd osy Y 1250 mm
Pojezd osy Z 900 mm
Otáčky vřetene 0 - 20000 /min.
Počet řízených os
Chlazení středem ano
Tlak chlazení středem 40 bar
Upínací kužel vřetena HSK A 63 .
Osa A +120° -120° °
Osa C 360 °
Max. zatížení stolu 2000 kg
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 60

Rychloposuv (X, Y, Z): 40 m/min

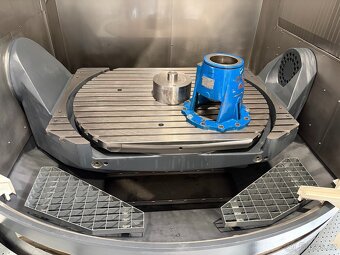

Typ stolu: NC otočný sklopný stůl
Upínací plocha stolu: 1400 mm x 1000 mm (integrovaná C-osa s deskou o průměru 1250 x 1000 mm)
Rozsah naklopení (osa A): +120° až -120°
Rozsah otáčení (osa C): 360°
Max. rozměry obrobku: Průměr pro obrábění 1250 mm, výška 790 mm
Vřeteno a nástroje

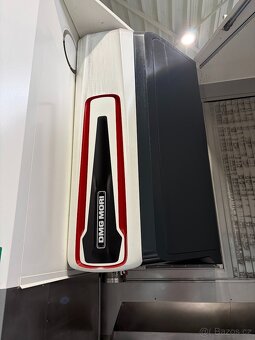

Typ vřetena: Motorové vřeteno speedMASTER s upínáním HSK-A 63
Otáčky: Max. 20 000 ot/min (jedná se o volitelnou výbavu zvolenou v této nabídce, základ je 15 000 ot/min)
Výkon: 35 kW (při 40% zatížení) / 25 kW (při 100% zatížení)

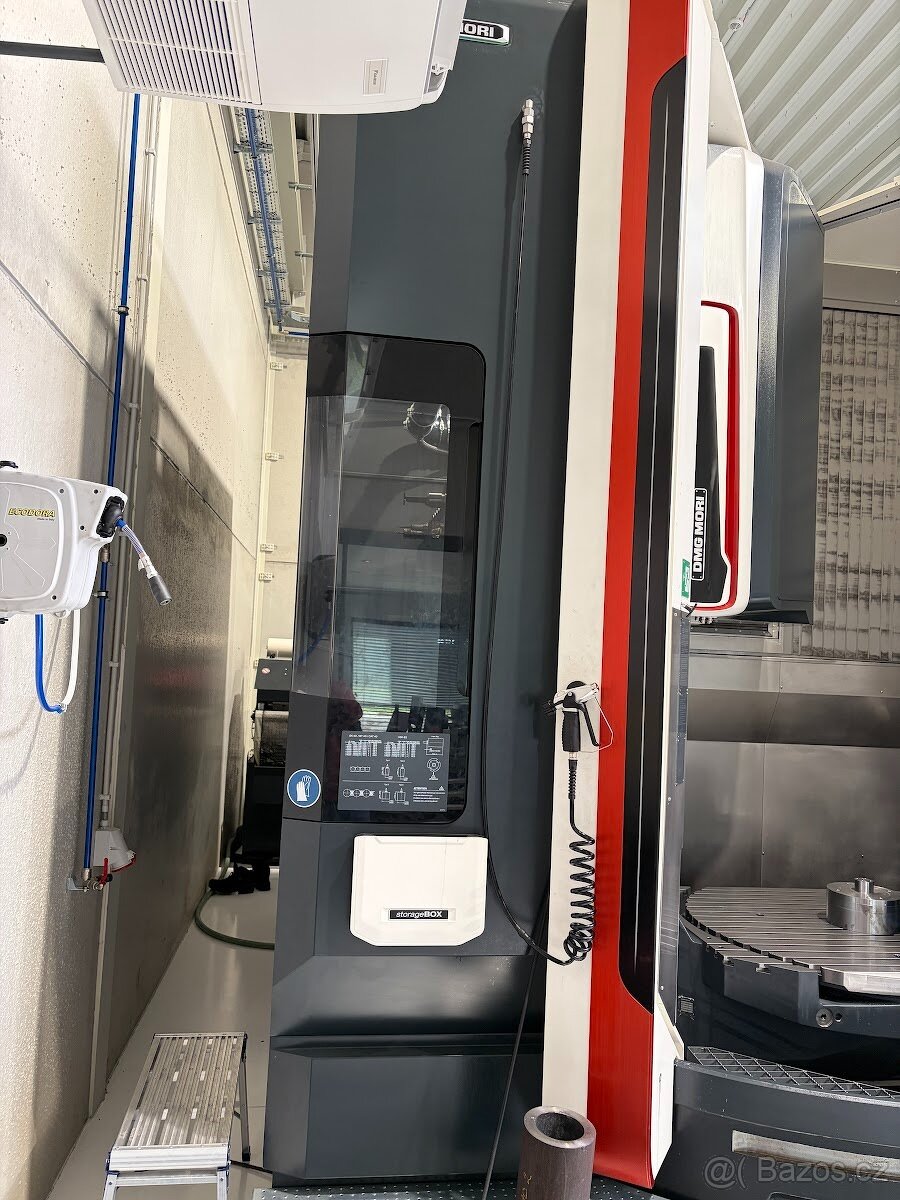

Zásobník nástrojů: Vertikální řetězový zásobník s kapacitou 60 pozic (zvolená nadstandardní výbava)
Laser a aditivní výroba (3D tisk z kovu)
Typ laseru: Vláknem vedený diodový laser
Výkon laseru: 3000 W (3 kW)
Průměr vlákna: 600 µm
Podavač prášku: Dvojitý systém (Twin System) se 2 nádržemi o kapacitě 5 litrů pro dvoulátkovou dodávku materiálu
Řízení
Řídicí systém: CELOS se systémem Siemens 840D sl Operate (obsahuje 21,5 dotykovou obrazovku)
