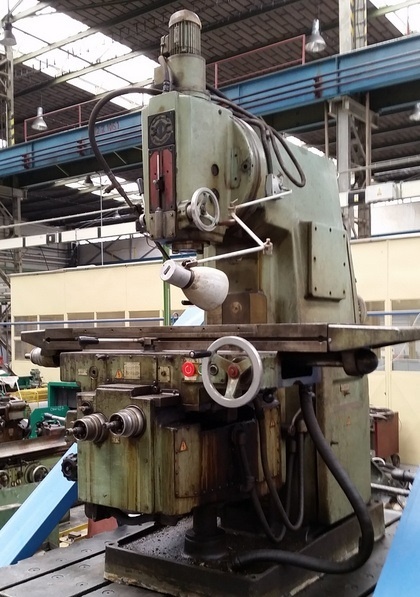

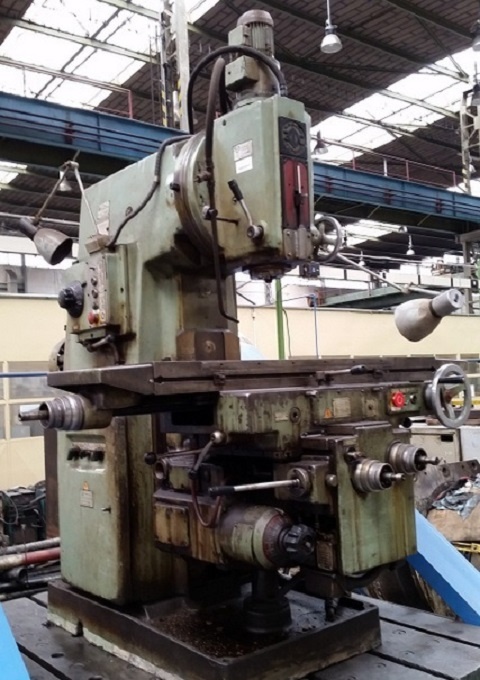

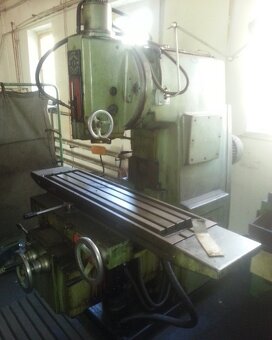

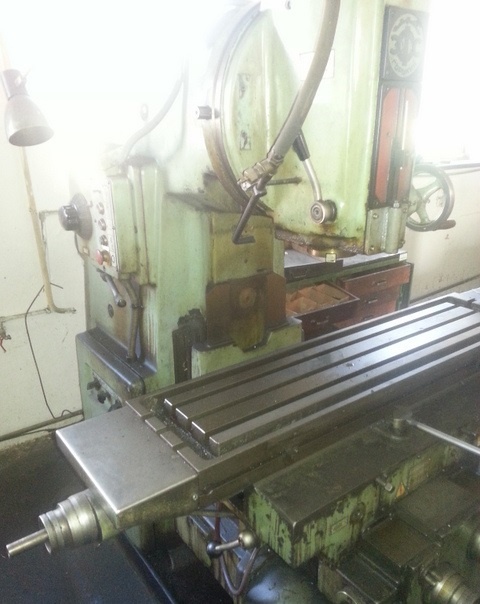

Frézka svislá 6 P 12 (7078.)

Název stroje: Frézka svislá
Katalogové číslo: 7078
Typ, parametry: 6 P 12

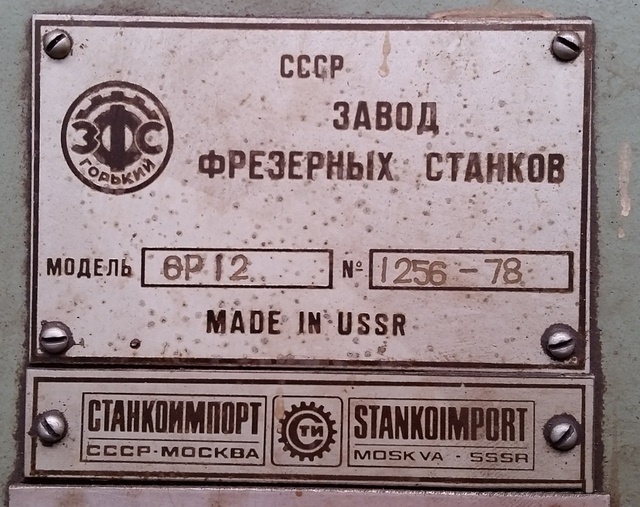

Výrobce: SSSR
Rok výroby:
2001
Popis:

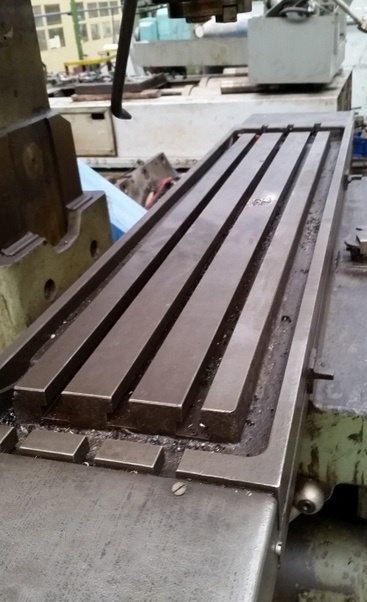

rozměry pracovní plochy stolu (dxš) 1250x320 mm
počet drážek T 3
max. pohyb stolu:
- podélný mechanický 800 mm
- podélný ruční 800 mm
- příčný mechanický 240 mm
- příčný ruční 250 mm
- svislý mechanický 410 mm
- ruční mechanický 420 mm
min. a max. vzdálenost mezi čelem vřetena a stolem při ručním posuvu 30-450 mm
vzdálenost osy vřetena od svislého vedení stojanu 350 mm
posuv stolu na 1 dílek dělícího kroužku (podélný, příčný, svislý) 0,05 mm
posuv stolu na 1 otočení dělícího kroužku:
- podélný, příčný 6 m
- svislý 2 mm
max. hmotnost obrobku 250 kg
velikost vřetena č.50
max. osové posunutí objímky vřetena 70 mm
posuv objímky na 1 otočení dělícího kroužku 4 mm
posuv pinoly na 1 dílek dělícího kroužku 0,05 mm
max. úhel otočení hlavy vřetena +-45°
elektromotor pohonu hlavního pohybu:
- výkon 7,5 kW
- počet otáček 1460 ot/min
elektromotor pohonu posuvu:
- výkon 2,2 kW
- počet otáček 1430 ot./min.
elektrické čerpadlo pro přívod chladící kapaliny:
- výkon 0,12 kW 22 l/min
- počet otáček 2800 ot./min.
rozměry stroje (dxšxv) 2305x1950x2020 mm
hmotnost stroje 3120 kg
