Horizontální vyvrtávačka WH 10 CNC 2500 ot.min 2025

Univerzální stolní horizontální vyvrtávačka WH 10 CNC se 4 lineárně řízenými osami, otočným
stolem a výsuvným vřetenem. Nové 100 mm pracovní vřeteno s max. 2 500 ot. / min. spolu s novou
geometrickou přesností stroje splňují protokol geometrické přesnosti výrobce TOS Varnsdorf WH10.
Technické parametre stroje:
Průměr pracovního vřetena 100 mm
Kuželová dutina vřetene ISO 50
Upínání 69871 DIN
Max. výkon hl. motoru 18.5 / 22 kW
Max. otáčky vřetena 2 500 ot. / min
Příčné přestavení stolu, osa X 1 250 mm
Přestavení vřeteníku po stojanu, osa Y 1 100 mm
Podélné přestavení stolu, osa Z 1 000 mm
Vysunutí prac. vřetena, osa W 630 mm
Upínací plocha stolu 1000 x 1 100 mm
Maximální zatížení stolu 3000 kg
Šířka upínacích drážek stolu 23 H8
Posuv 4 - 6000 mm / min
Instalovaný příkon 50 kVA
Váha stroje 13 000 kg
Potřebný prostor Š x D x V 5500 x 6500 x 3350 mm
Mechanická část:
- na všech osách kalené vodící plochy
- nové výsuvné pracovní vřeteno včetně nových ložisek FAG
- nový komplet upínaní nářadí pro ISO 50 DIN 69871
- nové vyvložkování saní, vřeteníku a otočného stolu Biplastem®
- nové klínové lišty s Biplastem®, nové stěrače kluzných ploch
- nová geometrie stroje včetně geometrického protokolu WH 10
- nové hydraulické uvolňování / upínání nástroje tlačítkem na vřeteníku
2
- nové kuličkové šrouby KSK v ose X, Y, Z a W
- nový ozubený věnec a pastorek otočného stolu
- nové ložiska na stroji
- nový hydraulický systém stroje (nový agregát, rozvody)
- nový chladící okruh vřetene a vřeteníku (Lednice -IL COOLER SERIES 400V)
- nové hydraulické zpevňování otočného stolu řízené CNC systémem
- nové centrální mazání stroje Tribotec® (nové čerpadlo, rozvody)
- nové kompletní teleskopické krytování osy X a Z,
- nové nosiče energie
- nové bezvůlové spojky pro servomotory
- nové závěsné lana a závěs vřeteník - protizávaží
- nátěr stroje dle přání zákazníka
Elektrická časť:
- nový řídící systém Heidenhain iTNC 620
- nové ruční kolečko Heidenhahin HR410
- nový PLC program včetně odladění
- nové servomotory Siemens (5ks)
- nový hl. vřetenový motor Siemens
- nové lineární odměřování Heidenhain pro osy X, Y a Z řady LC115
- nové rotační snímače Heidenhain ROD pro osu B,
- nový rotační snímač Heidenahin ERM pro oriental. STOP vřetena

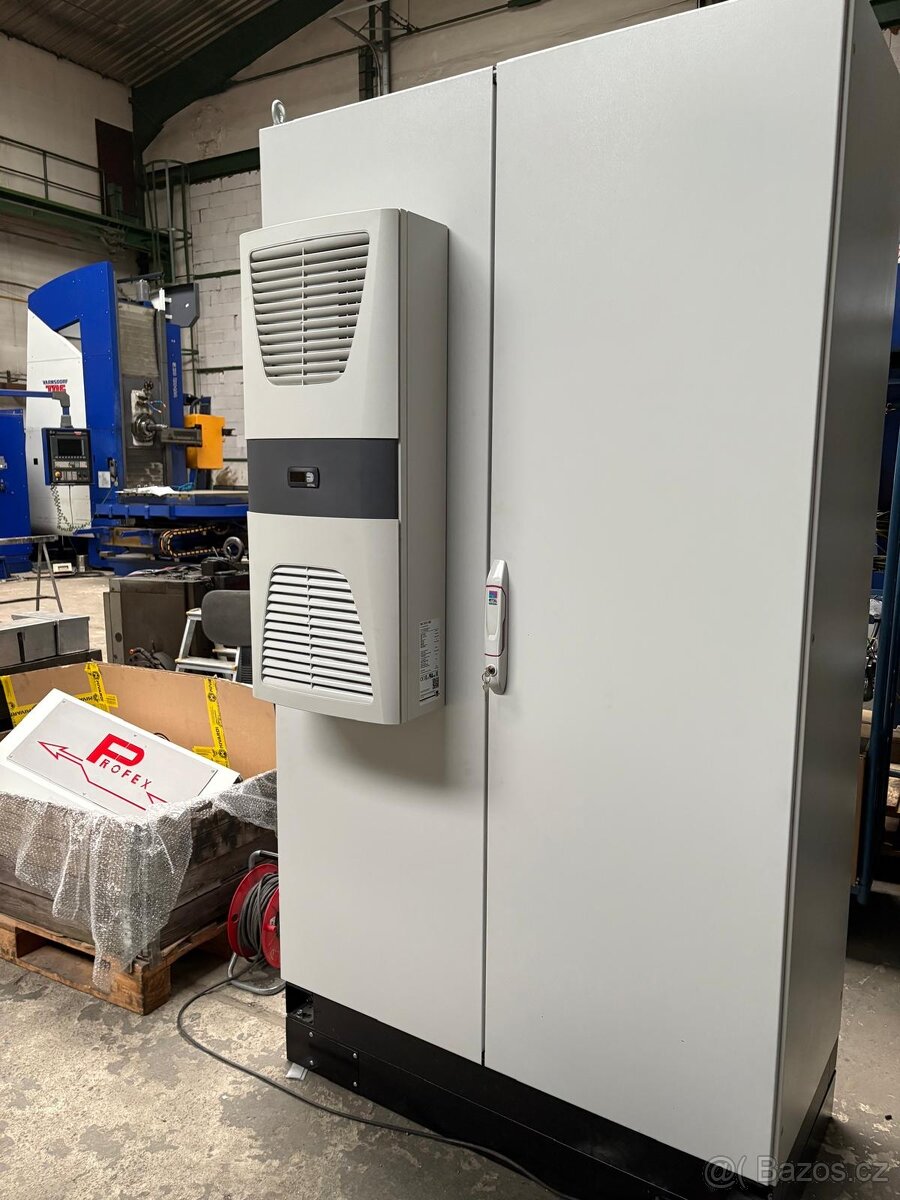

- nový el. rozvaděč RITTAL s výměníkem vzduch-vzduch
- kompletně nová kabeláž a el. prvky na stroji
- nové osvětlení pracovního prostoru
Ostatní:
- revizní zpráva elektro.
- protokol geometrické přesnosti TOS WH 10
- měření lineárních pravítek laserem, měření Ball-barem
- nastavení parametrů CNC systému
- technická dokumentace
- školení údržby v rozsahu 4 hodin
- školení obsluhy systému Heidenhain v rozsahu 4 hodin
- předpříprava na komunikační rozhraní umožňující propojení stroje s vnitropodnikovou sítí
Záruka: 12 měsíců po podpisu protokolu u zákazníka. (Možnost p
