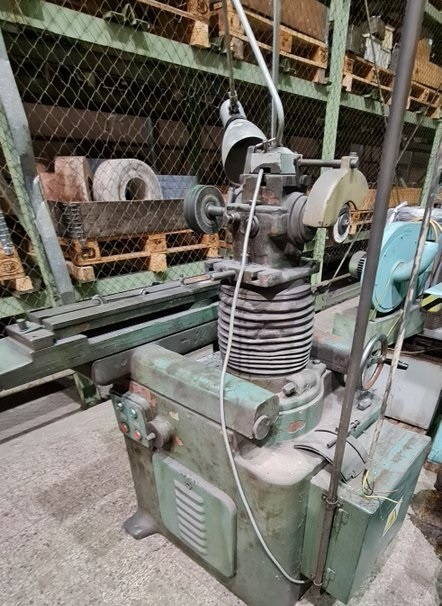

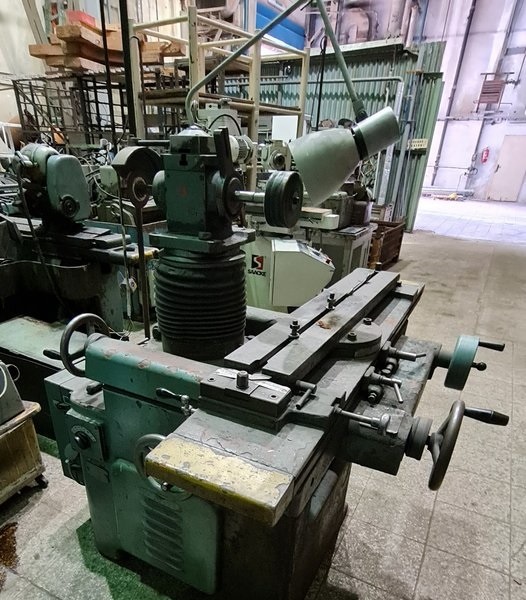

Bruska nástrojová BN 102 (15021.)

Název stroje: Bruska nástrojová
Katalogové číslo: 15021
Typ, parametry: BN 102
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg
