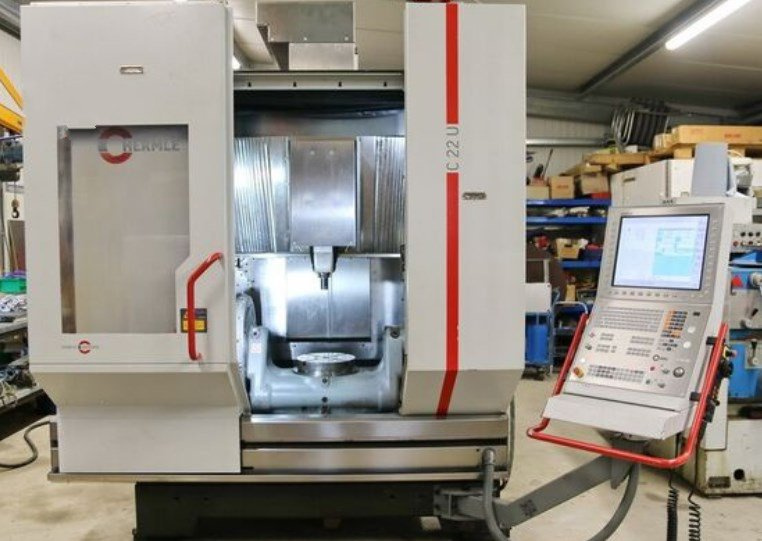

Obráběcí centra - pětiosá C 22 U

HERMLE 2013
x-path 450 mm
dráha y 600 mm
dráha z 330 mm
Řízení iTNC 530 HSCI Heidenhain
Hlavní vřeteno:
Otáčky max. 18 000 min-1
Výkon pohonu - hlavní vřeteno 31 / 17 kW
Max. Krouticí moment 98 / 54 Nm
Držák nástrojů HSK A63

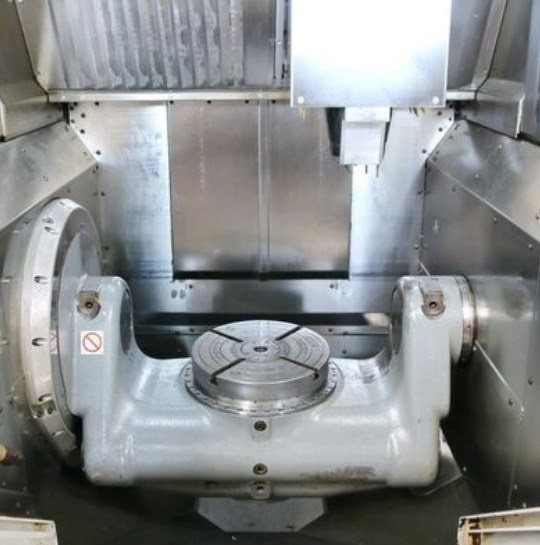

Výkyvný otočný stůl:
Průměr otočného stolu 320 mm
Rozsah otáčení A: +/- 135 ??
otáčení C: 360??
Maximální zatížení stolu 300 kg
Počet otáček A: 25 / C: 40 ot/min.
T-drážky 4x 14H7
Výměník nástrojů:
Počet pozic nástroje 55 poz.
Držák nástrojů HSK A63
Max. průměr nástroje 80 mm
max. průměr nástroje s volnou sousední skříní 125 mm
Max. délka nástroje 250 mm
max. hmotnost nástroje 8,0 kg
max. celková hmotnost 220 kg
Doba výměny tříska - tříska 4,5 s
Rychlost posuvu: 1,5 m/s
Zrychlení 8 m/sec??
Síla posuvu 4,5 kN
Rychlý posuv ( X / Y / Z ) 30 m/min
Celkový příkon 40 kVA
Hmotnost stroje cca 9,0 tuny
Potřeba místa cca 6,5 x 6,5 x 3,5 m
