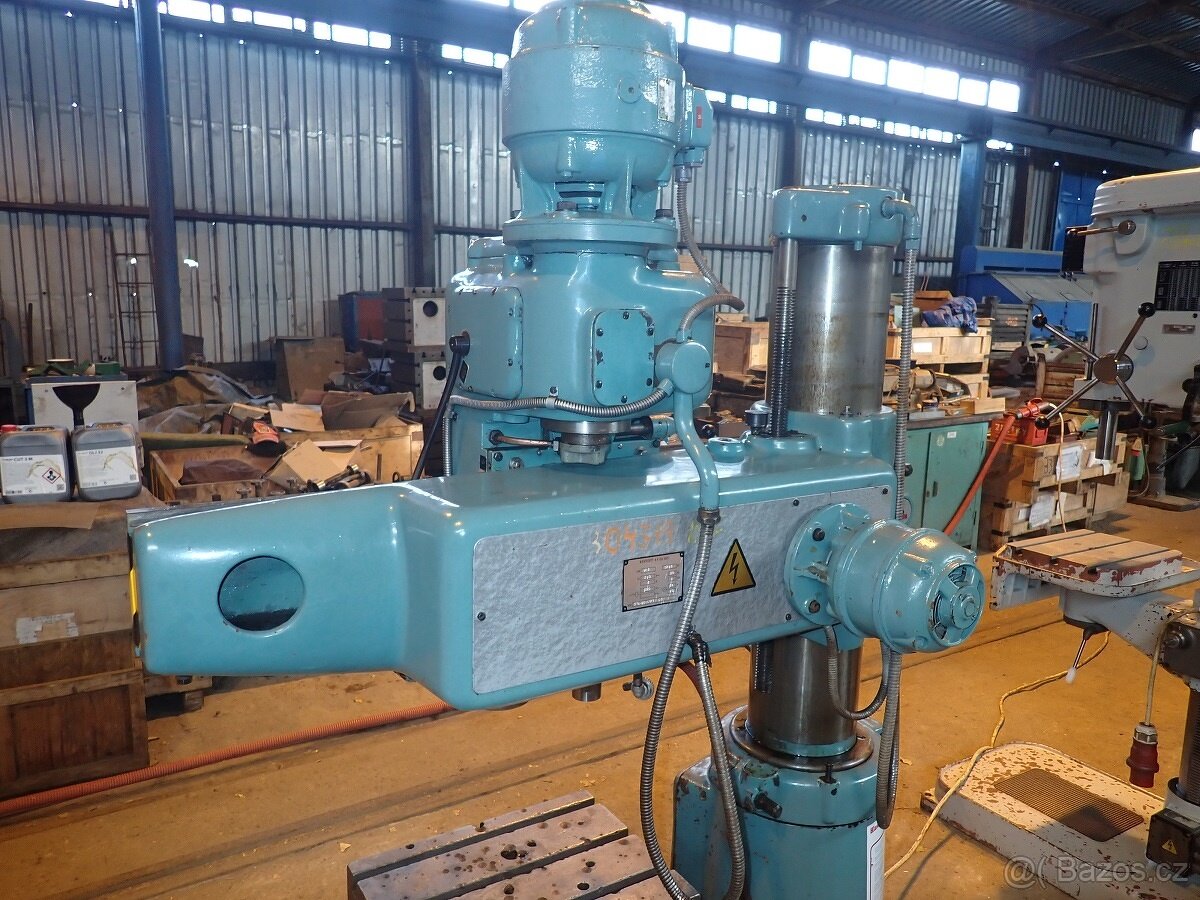

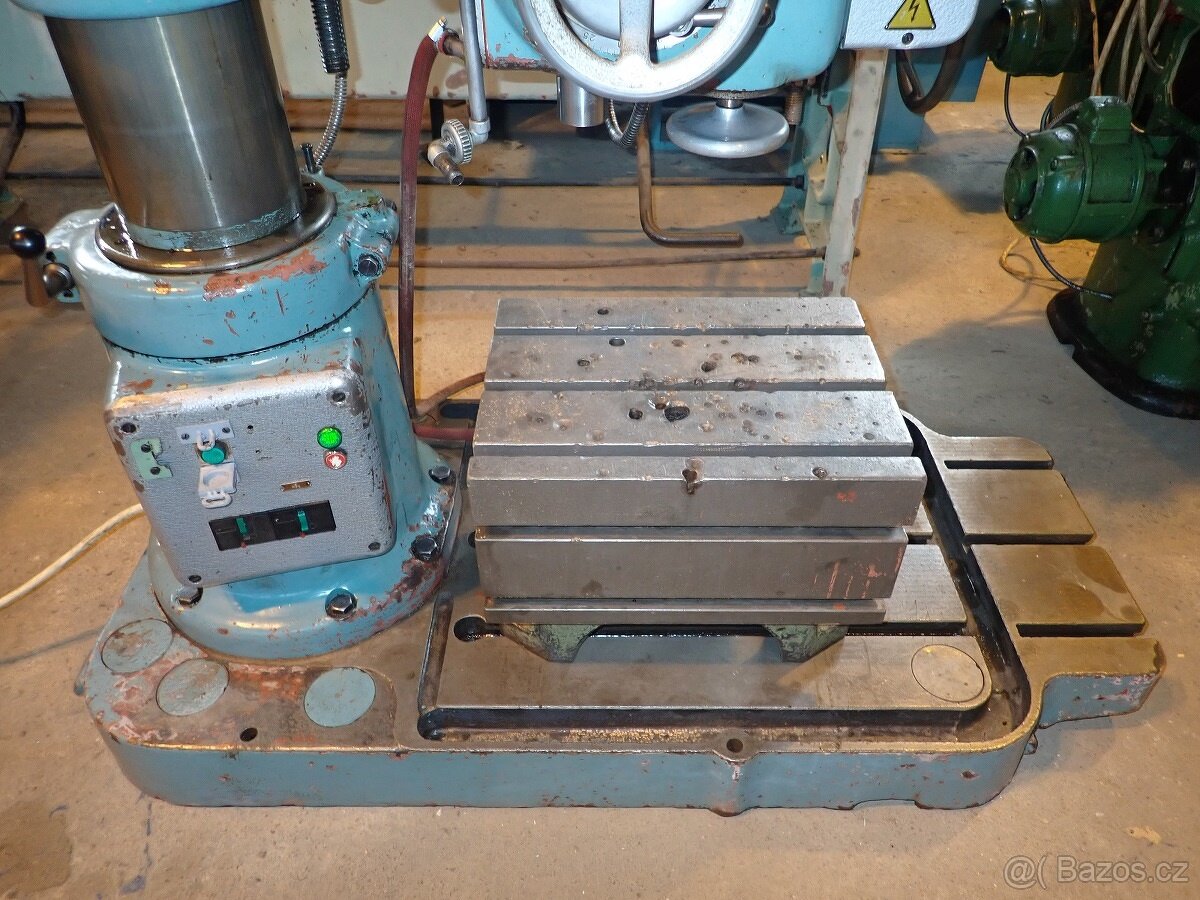

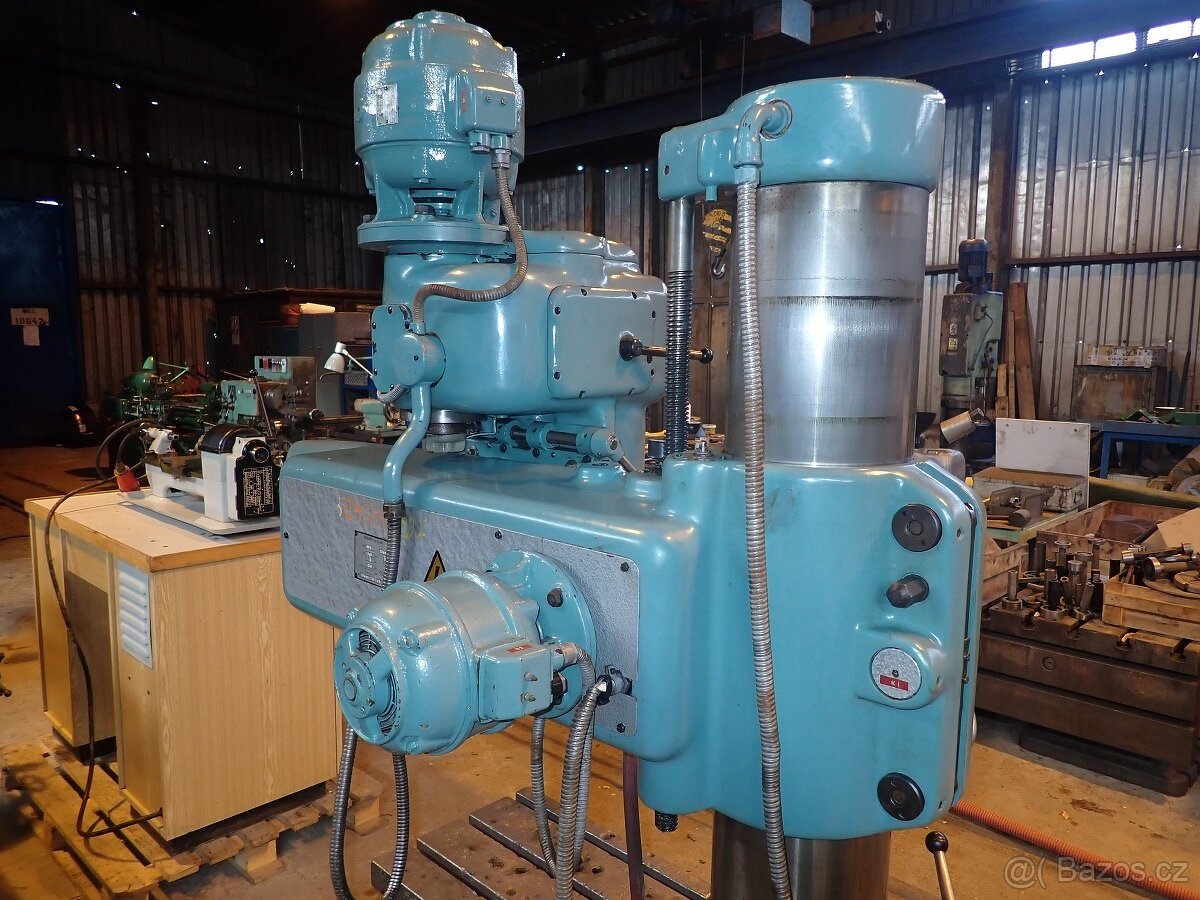

Vrtačka otočná VR 2
- [8.11. 2025]Smazat/ Upravit/ Topovat


















GO: 1994
Technické údaje:
Největší průměr vrtání "zplna"
v oceli pevnosti 588 MPa mm 25
v šedé litině pevnosti 245 MPa mm 35
Největší průměr vyvrtávání
v oceli pevnosti 588 MPa mm 100
Největší závit
v oceli pevnosti 588 MPa mm M16
v šedé litině pevnosti 245 MPa mm M20
Vzdálenost od osy vřetena k plášti mm 230-800
Roztečná kružnice vrtaných děr mm 680-1820
Vzdálenost konce vřetena od základny mm 270-1000
Vzdálenost konce vřetena od stolu mm 0-600
Průměr pláště sloupu mm 220
Svislé přestavení ramena mm 520
Vodorovné přestavení vřeteníku po ramenu mm 590
Otáčení ramena okolo sloupu 0-360°
Průměr hlavy vřetena mm 55 h 6
Průměr vřetena mm 25
Kužel ve vřetenu Morse 3
Zdvih vřetena mm 225
Otáčky vřetena
počet stupňů 12
normální řada min-1 90-4500
snížená řada min-1 56-2800
rozsah min-1 71-2800
Posuvy vřetena
počet stupňů 6
rozsah mm/ot 0,03-0,3
Elektromotor vřeteníku kW 1,5
Upínací plocha základny mm 850x780
Počet, šířka a vzdálenost upínacích drážek mm 3x25x190
Rozměry stroje mm 1600x800x2296
Hmotnost stroje kg 1300
Technické údaje:
Největší průměr vrtání "zplna"
v oceli pevnosti 588 MPa mm 25
v šedé litině pevnosti 245 MPa mm 35
Největší průměr vyvrtávání
v oceli pevnosti 588 MPa mm 100
Největší závit
v oceli pevnosti 588 MPa mm M16
v šedé litině pevnosti 245 MPa mm M20
Vzdálenost od osy vřetena k plášti mm 230-800
Roztečná kružnice vrtaných děr mm 680-1820
Vzdálenost konce vřetena od základny mm 270-1000
Vzdálenost konce vřetena od stolu mm 0-600
Průměr pláště sloupu mm 220
Svislé přestavení ramena mm 520
Vodorovné přestavení vřeteníku po ramenu mm 590
Otáčení ramena okolo sloupu 0-360°
Průměr hlavy vřetena mm 55 h 6
Průměr vřetena mm 25
Kužel ve vřetenu Morse 3
Zdvih vřetena mm 225
Otáčky vřetena
počet stupňů 12
normální řada min-1 90-4500
snížená řada min-1 56-2800
rozsah min-1 71-2800
Posuvy vřetena
počet stupňů 6
rozsah mm/ot 0,03-0,3
Elektromotor vřeteníku kW 1,5
Upínací plocha základny mm 850x780
Počet, šířka a vzdálenost upínacích drážek mm 3x25x190
Rozměry stroje mm 1600x800x2296
Hmotnost stroje kg 1300
|
| |||||||||||||||||||||||||||||||
