Přesný soustruh WABECO D4000, použitý, rok výroby 2017

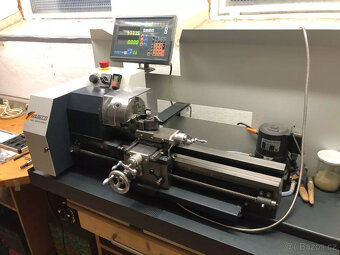

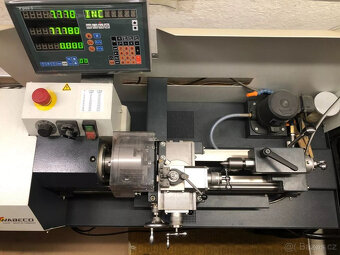

Použitý přesný soustruh WABECO D4000, rok výroby 2017
Soustruh s vodicím šroubem
¨ Pro obrábění kovů

Nízká hlučnost
¨ Extrémně tichý provoz díky moderní, elektronicky řízené technologii pohonu
Viz také obrázky

Litinové lože ve tvaru V
¨ Vyrobeno z diagonálně žebrované šedé litiny

¨ Indukčně kalené a broušené vodicí lišty

¨ Tříčelisťové sklíčidlo Ø 125

¨ Otočný hrot MK2

¨ Otvor hlavního vřetena Ø 20 mm

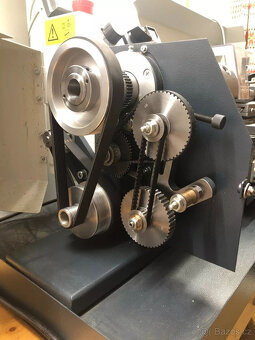

¨ Řezání závitů
s pohonem vodicím šroubem a nůžkami na výměnu ozubených kol
Otočný převod pro levé a pravé závity
Sada výměnných ozubených kol pro metrické závity 0,25 - 7,0 mm a palcové závity 10 - 40 G/"
2 automatické podélné posuvy/pohon vodicím šroubem 0,085 a 0,16 mm/ot.

Pracovní oblasti
¨ Vzdálenost středu 350 mm

¨ Výška středu 100 mm

¨ Průměr soustružení 200 mm přes vodicí dráhu

Hlavní hnací motor
¨ 230 V, 50/60 Hz

¨ 1,4 kW, 30 - 2300 ot/min (2 rozsahy k dispozici s výměnou rozvodového řemene)

¨ Jednofázový sériový stejnosměrný motor s regulací otáček a kontinuálním sledováním otáček

¨ S ochranou proti přetížení

¨ Pohon hlavního vřetena, který lze potenciometrem nastavit na široký rozsah řezné rychlosti

¨ Konzistentní točivý moment v celém rozsahu otáček

¨ Otáčení hlavního vřetena doprava i doleva

Přesnost stroje
¨ Podle DIN 8606 (viz zkušební protokol z roku 2017)

Vřeteník
¨ Hlavní vřeteno upevněné na dvou nastavitelných přesných kuželíkových ložiskách DIN

¨ Vrtání hlavního vřetena Ø 20 mm

¨ Kužel v hlavním vřetenu MK3

¨ Hlava hlavního vřetena podle DIN 6350

Koník s rychlým nastavením
¨ Boční nastavení horní části koníku ±10 mm

¨ Pinola koníku s vnitřním Morseův kužel MK2

¨ Nastavitelnost pinoly 45 mm

¨ Přesnost odečtu stupnice 0,1 mm

Saně nástroje
¨ Rybinové vedení lze bez vůle přestavovat

¨ Přesnost odečtu stupnice 0,05 mm

¨ Nastavení příčných saní 120 mm

¨ Nastavení podélných saní 50 mm

¨ Podélné saně se otáčí o 360°

¨ Max. výška nástroje 16 mm

¨ Škrabky na třísky zabraňují vniknutí nečistot a třísek do vodicí dráhy

Řezání závitů
¨ s pohonem vodicím šroubem a výměnným ozubeným kolem

¨ Oboustranné srdce pro levé a pravé závity

¨ Automatický podélný posuv 0,085 a 0,16 mm/ot.

¨ Výměnné ozubené kolo pro metrické řezání závitů 0,25 - 7,0 mm

¨ Palce 10 - 40 g/in

Rozměry a hmotnost bez příslušenství a obalu
¨ Rozměry Š860 x Š 400 x V 370 mm
Viz také obrázky

¨ Hmotnost 71 kg

Speciální příslušenství
¨ Základní těleso rychlovýměnného držáku nástrojů velikosti Aa(A0) systém "Multifix"

¨ Držák soustružnických nástrojů velikosti Aa(A0) systém "Multifix"

¨ Sada soustružnických nástrojů 10x10 mm se 7dílnými vyměnitelnými břitovými destičkami a náhradními břitovými destičkami

¨ Přesné rychlo
