CNC portálová frézka, velmi robustní, kompletní s řízením a

Proto zde nabízím svou velmi robustní CNC portálovou frézku.

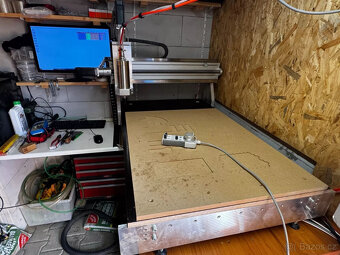

Pracovní plocha je 730 mm x 1230 mm.

Pojezd je 670 mm x 1230 mm, pojezd Y je 967 mm a pojezd Z je 140 mm.

Rám se skládá z profilů 40 mm x 80 mm s pěti příčnými profily a je pokryt hliníkovými deskami o tloušťce 15 mm.

Portál má hliníkové boční panely o tloušťce 25 mm a dva profily o rozměrech 40 mm x 800 mm.

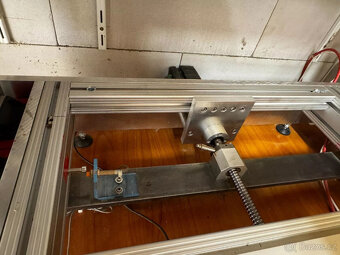

Na ose Y máme dvě lineární vedení s vodicími lištami o šířce 28 mm a délce 1230 mm, každé se dvěma vozíky. A také kuličkovou šroubovou kladku o rozměrech 16 x 5 mm.

Na ose X máme dvě lineární vedení s vodicími lištami o šířce 28 mm a délce 840 mm, každé se dvěma vozíky. A také kuličkovou šroubovou kladku o rozměrech 16 x 5 mm.

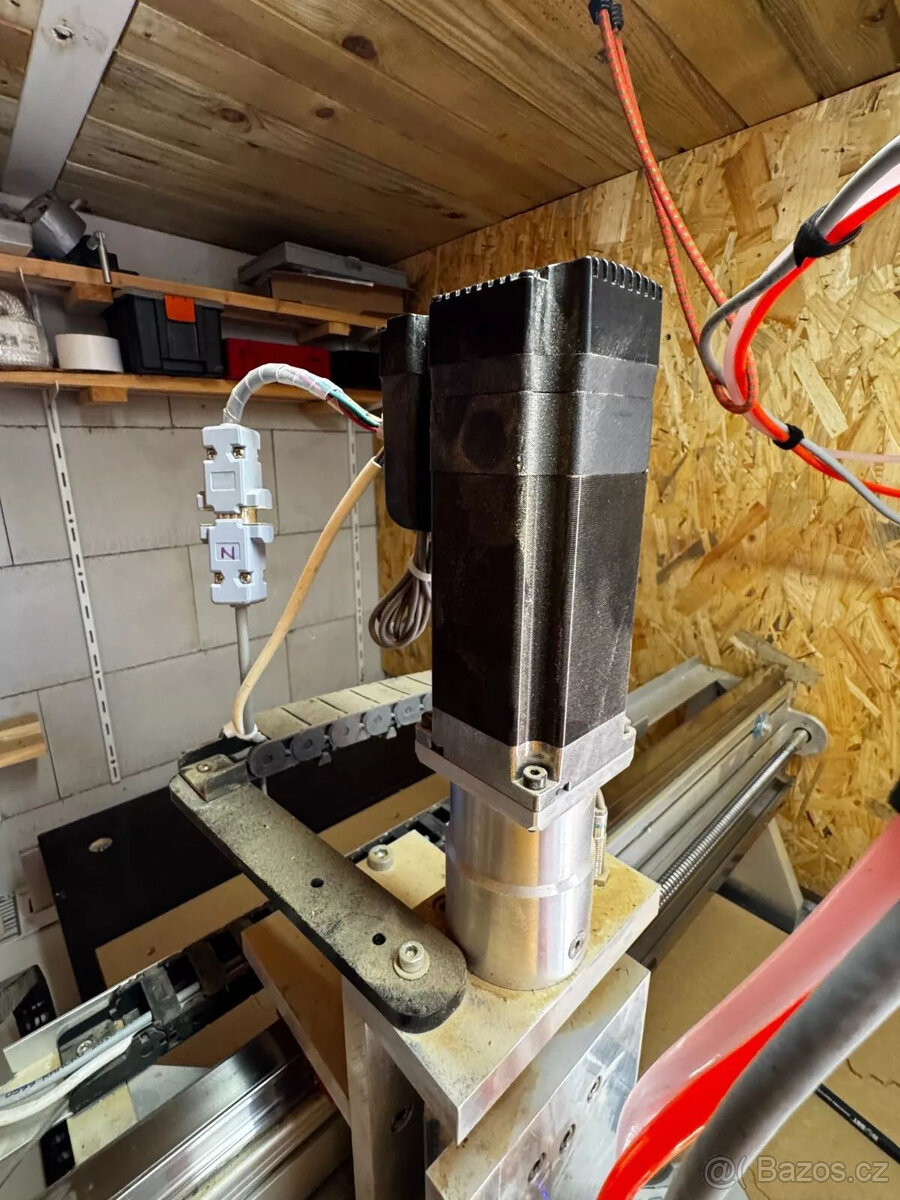

Osa Z je vedena dvěma vodicími lištami o šířce 16 mm a čtyřmi vozíky, stejně jako kuličkovým šroubem 12x4.

Osy jsou poháněny servomotory JMC o výkonu 180 W (jeden je k dispozici jako náhradní).

Koncové polohy jsou řízeny senzory přiblížení.

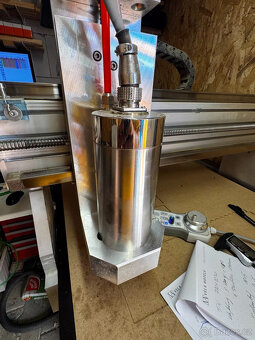

Vřeteno je vodou chlazené vřeteno o výkonu 2,2 kW a chladič CW3000 je součástí dodávky.

Celý systém je řízen pomocí Estlcamu s rozbočovací deskou Mega V1 od cnc-technics.

V řídicí jednotce najdete dva napájecí zdroje, jeden pro osy Z a X a jeden pro osy Y.

K dispozici je také ruční kolo.
Celá věc je neuvěřitelně robustní, váží přibližně 150 kg a je velmi přesná.

Rychlosti 6000 mm/min nejsou žádný problém, pro testování jsme ji dokonce nastavili na 10 000 mm, netuším, kdy to skončí.
