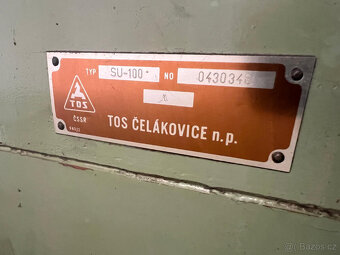

soustruh hrotový TOS SU 100/ 2000

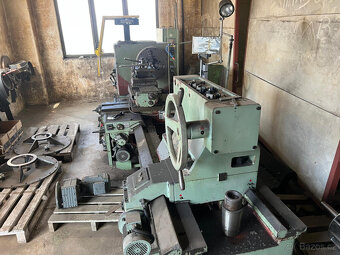

Nabízíme k prodeji hrotový soustruh TOS Čelákovice SU 100/ 2000 včetně odměřování v pěkném stavu. Po dohodě předvedeme v Příbrami.

Technické údaje:

Oběžný průměr nad ložem mm 1050
Oběžný průměr nad suportem mm 730
Vzdálenost hrotů mm 2000
Vrtání vřetena mm 102
Průměr vřetena v předním ložisku mm 180
Kužel ve vřetenu 1:10 mm 120
Kužel hrotové objímky koníku 1:20 mm 100
Průměr upínací desky mm 1000
Největší hmotnost obrobku v hrotech kg 5000
Největší kroutící moment na vřetenu
při nejvýše 14 otáčkách za minutu N m 1250000
Největší řezná síla N 50000
Otáčky vřetena -
24 stupňů min-1 2,24-450
zvýšená řada min-1 2,8-560
snížená řada min-1 1,4-280
nízká řada (jen do 18,5 kW) min-1 0,9-180
Posuvy
počet stupňů 54
podélné v rozsahu mm/ot 0,08-56
příčné v rozsahu mm/ot 0,024-18
Závity (vodicím šroubem)
40 metrických se stoupáním mm 1-112
42 Whitworthových závitů/1" 28-1/4
32 modulových modul 0,5-28
36 Diametral Pitch DP 56-1
36 Circular Pitch CP 1/16-31/2
Rychloposuv suportu mm min-1 3600
Elektromotor pro pohon vřeteníku kW 22
Celkový příkon stroje kW 30
Rozměry stroje
šířka mm 1970
délka podle vzdálenosti hrotů mm 4860
Hmotnost stroje podle vzdálenosti hrotů kg 7600
