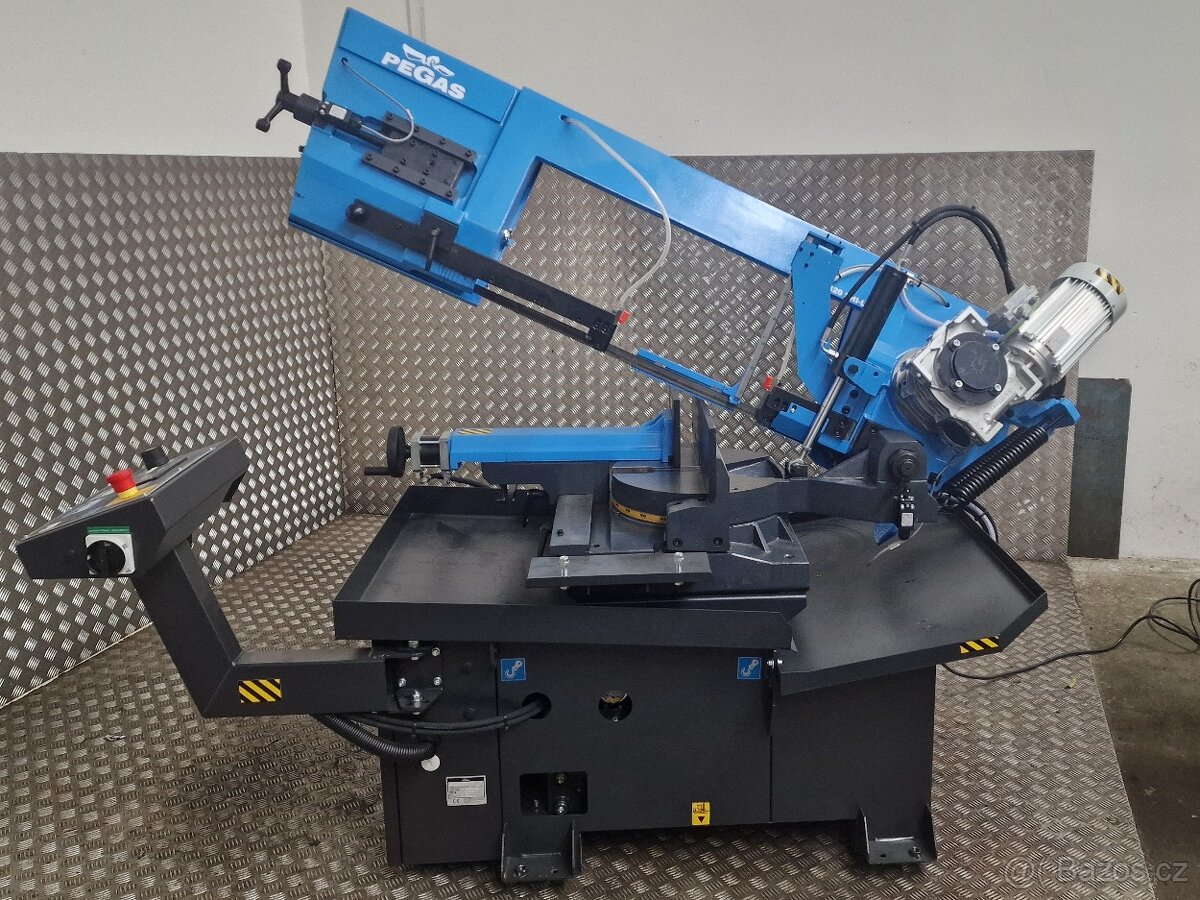

PÁSOVÁ PILA NA KOV PEGAS 300x320 SHI-LR

Použitá jen jako výstavní, předváděcí - neřezala. Podobná jako Pilous či Bomar.
- made in Czech Republic
- velmi robustní konstrukce
- velký řezný rozsah
- úhlování na obě strany ramenem
- dostatečně dlouhý pilový pás 3660x27x0,9mm
- silný pohon
- servis provádíme my
VIDEO: https://youtu.be/ne_H848VIaw
Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo a od 0 do -60 stupňů vlevo. Změna úhlu pomocí rychloupínací páky. Nalézá uplatnění v kusové a malosériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály profilů i tyčí plného průřezu.

Řídící systém:

Stroj vybaven řídícím systémem s PLC MITSUBISHI a funkcí automatické bezpečnostní regulace řezného posuvu BRP (rychlost ramene do řezu).

Kontrolní panel MITSUBISHI jako standartní vybavení využívá dotykový displej a PLC, které umožňuje poloautomatické řezy a zároveň i komunikaci s obsluhou.

Ovládací panel zobrazuje informace o řezném procesu na display: - indikace cyklu (řezu), - indikace BRP, - indikace napnutí pásu, - čas řezu, - zatížení pohonu pásu v ampérech, - rychlost pásu, - měření časů řezu, - seznam chybových hlášení.

Možnosti uživatelského nastavení: - automatické zastavení hydraulické jednotky - mód pohybu ramene po ukončení řezu - mód rychloposuvu ramene - mód zpoždění řezného posuvu - mód pohybu pásu po ukončení řezu - mód pohybu svěráku po ukončení řezu - proud regulace BRP - diagnostika vstupu a výstupu

Funkce STOP - řezání: umožňuje kdykoliv přerušit řez stisknutím tlačítka STOP. Rameno povyjede s běžícím pilovým pásem aniž by došlo k otevření svěráku.

Regulace řezného posuvu (rychlost ramene do řezu) je manuální, pomocí škrtícího ventilu umístěného na ovládacím panelu, s automatickou bezpečnostní funkcí PEGAS BRP (při překročení zatížení motoru pro pohon pilového pásu se automaticky zastaví řezný posuv).

Ovládací panel je ergonomicky umístěný na otočné konzole. Sestává se z mechanických tlačítek a digitálního displeje řídícího systému pily. Mechanická tlačítka slouží pro ovládání základních pohybů pily (pohyb ramene,svěráků) a spouštění pacovního cyklu pily. Ovládací panel je vybaven bezpečnostním tlačítkem zastavení pily. Tlačítka pro ovládání pohybů stroje jsou součástí velmi kvalitní foliové klávesnice.

Konstrukce:

Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách.
Rameno je robustní svařenec a je navrženo tak, aby byla zajištěna potřebná tuhost a přesnost řezání.
Rameno skloněno o 2°, což zvyšuje životnost pásu. Rameno uloženo v předepnutých kluzných pouzdrech s teflonovou třecí plochou. Hnací i napínací kladka jsou odlitky.
Horní pracovní poloha ramene ovládána tlačítkem na ovládacím panelu.
Digitální ukazatel výškové polohy ramene v %
Dolní pracovní poloha ramene ovládána mikrospínačem.
Po dosažení dolní k
