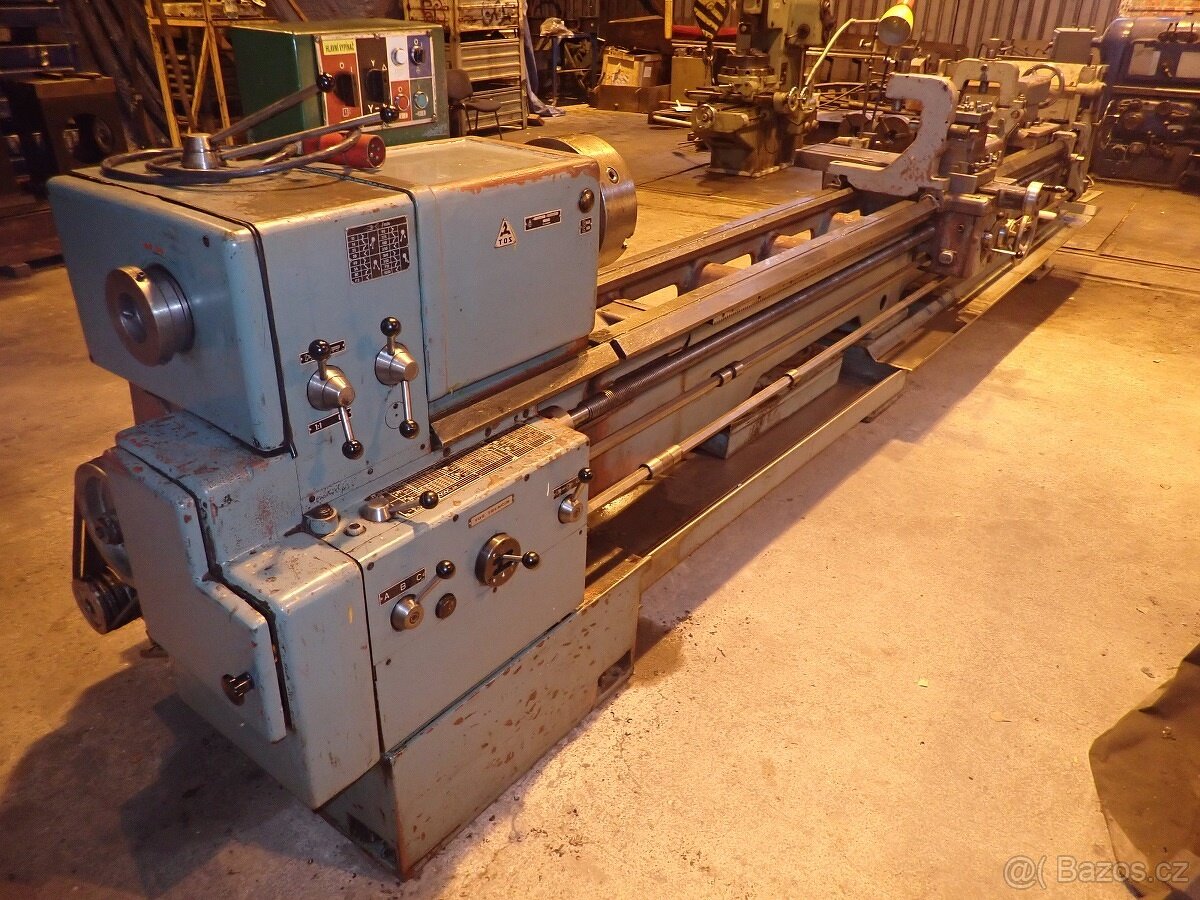

Soustruh hrotový SN 55 B/4000

Výrobce: TOS Trenčín
Rok výroby: 1980

Technické údaje:
Oběžný průměr nad ložem mm 550
Oběžný průměr nad suportem mm 310
Oběžný průměr v .prolomení lože mm 800
Šířka prolomení mm 300
Vzdálenost hrotů mm 4000
Vrtání vřetena mm 71
Kužel ve vřetenu Morse 80
Kužel hrotové objímky koníku Morse 5
Zdvih hrotové objímky koníku mm 240
Největší průřez nože mm 40x25
Vodicí šroub: průměr x stoupání mm 48x6
Otáčky vřetena - 16 stupňů
1. řada v rozsahu min-1 l0-112
2. řada v rozsahu min-1 90-1000
Posuvy - 38 stupňů
podélné mm/ot 0,05-6,4
příčné mm/ot 0,025-3,2
Závity
29 metrických se stoupáním mm 0,5-40
35 Whitworthových záv./1" 80-1
26 modulových modul 0,25-20
31 Diametral Pitch DP 2-72
Elektromotor pro pohon vřeteníku kW 7,5
