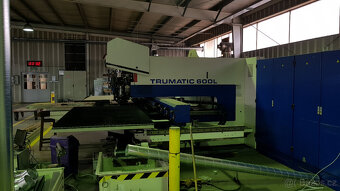

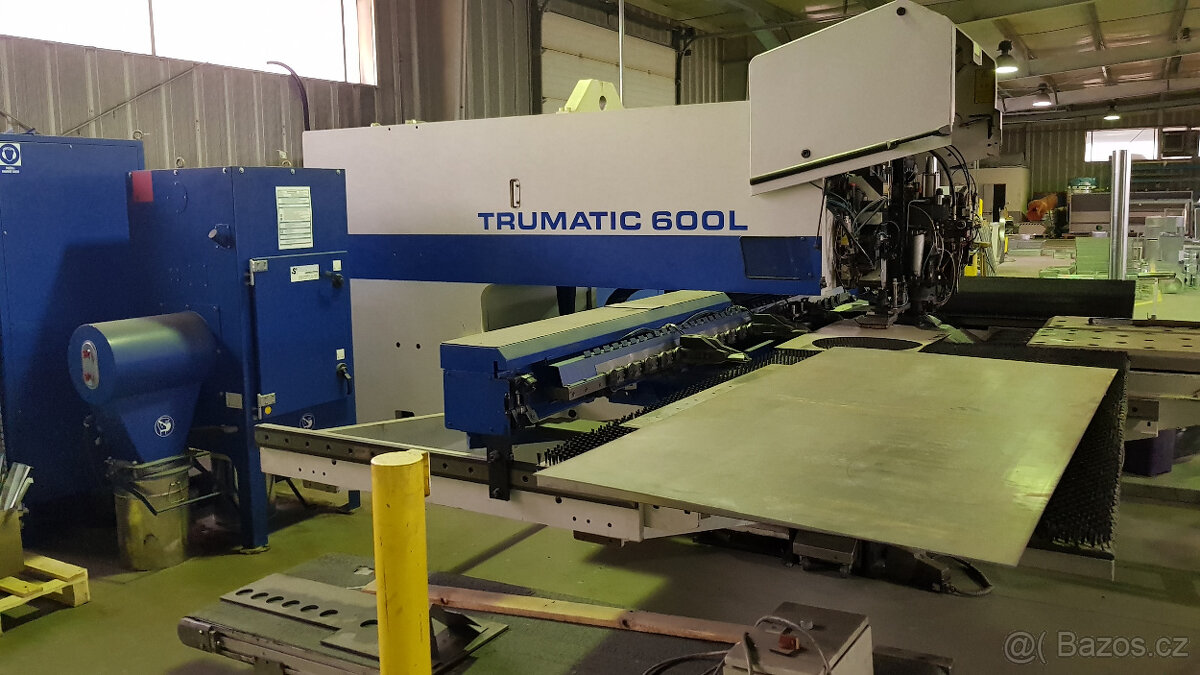

Kombinovaný vysekávací stroj Trumatic TC600L 1300 CNC

Nabízím k prodeji vysekávací lis Trumatic TC 600L 1300 CNC, r.v. 1999
Technické údaje:

Síť: 400V/50Hz
Pojistka: 3 x 100 A
připojená zátěž 65 kVA

Pracovní oblast X x Y bez přemístění
Kombinovaný provoz 2585 x 1280 mm
děrovací operace 2585 x 1370 mm
laserový provoz 2585 x 1280 mm

Výkon:

Laser 2000W

Maximální tloušťka plechu 8 mm

Maximální děrovací síla (včetně přídržného zařízení 20 kN) 220 kN

Aktivní přidržovač (programovatelný v krocích) 4,5-20 kN

Maximální hmotnost obrobku 200 kg

Maximální průchozí výška
Při děrování 35 mm
1m laserový provoz 22mm

rychlosti:

Osa X 90 m/min

Y-osa 60 m/min

sekvence současných zdvihů
děrování 900 min
Podpis 2800 min

C-osa
děrování 60 otáček/min
tváření závitů 330 otáček/min

nástroje
Polohy nástroje na lineárním zásobníku 19 se 2 svorkami

Počet nástrojů při použití multitool 19 až 190 nástrojů

Otočení všech nástrojů otočné o 360°

doba výměny nástroje 1,5-5s

Maximální průměr děrování

Jediný zdvih 76,2 mm na všech pozicích nástroje

Standardní Multicut 200 mm

Maximální výška ohybu 25 mm

Maximální rozměr dílu 500 x 500 mm

Přesnost:

Odchylka polohy ± 0,1 mm

Průměrný rozptyl polohy ±0,03 mm

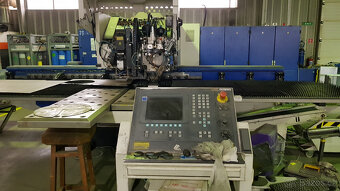

CNC řízení TRUMPF: Základ: Siemens SINUMERIK 840D
