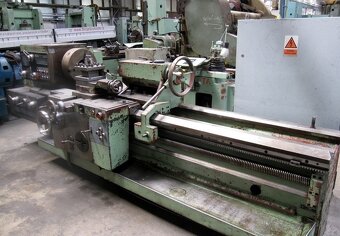

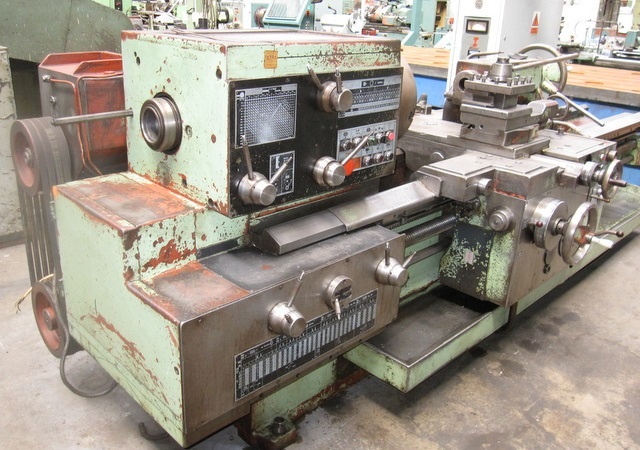

Soustruh hrotový SUS 63/2000 (2961.)

Název stroje: Soustruh hrotový
Katalogové číslo: 2961
Typ, parametry: SUS 63/2000
Popis:
Oběžný průměr nad ložem 655mm
Oběžný průměr nad suportem 390mm
Vzdálenost hrotů 2000mm
Vrtání vřetena 82mm
Průměr vřetena v předním ložisku 150mm
Kužel ve vřetenu metrický 100
Kužel koníku Morse 6
Max. hmotnost obrobku při nejnižších otáčkách 6000kg
Max. kroutící moment na vřetenu 6300N m při nejvyšších otáčkách 22,4min-1
Max. profil nože 40x40mm
Otáčky vřetena - 22 stupňů
normální řada 9-1200min-1
zvýšená řada 12,5-1600min-1
snížená řada 4,5-1120min-1
Posuvy
podélné v rozsahu 0,049-3mm/ot
příčné v rozsahu 0,024 5-1,5mm/ot
Závity:
48 metrických se stoupáním 0,5-224mm
48 Whitworthových závitu/1" 56-1/4
37 modulových modul 0,25-56
48 Diametral Pitch DP 1/2-112
48 Circular Pitch CP 1/64-3 1/2
Elektromotor pro pohon vřeteníku 18,5kW
Rozměry stroje:
šířka 1750mm
délka podle vzdálenosti hrotů 3420-10170mm
Hmotnost stroje (podle vzdálenosti hrotů) 5200-9000kg
Stav: ZAPOJENO, možno předvést v chodu
