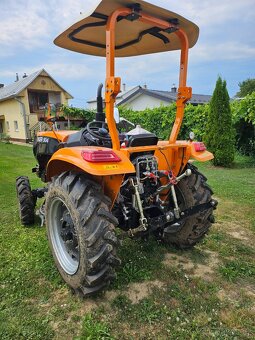

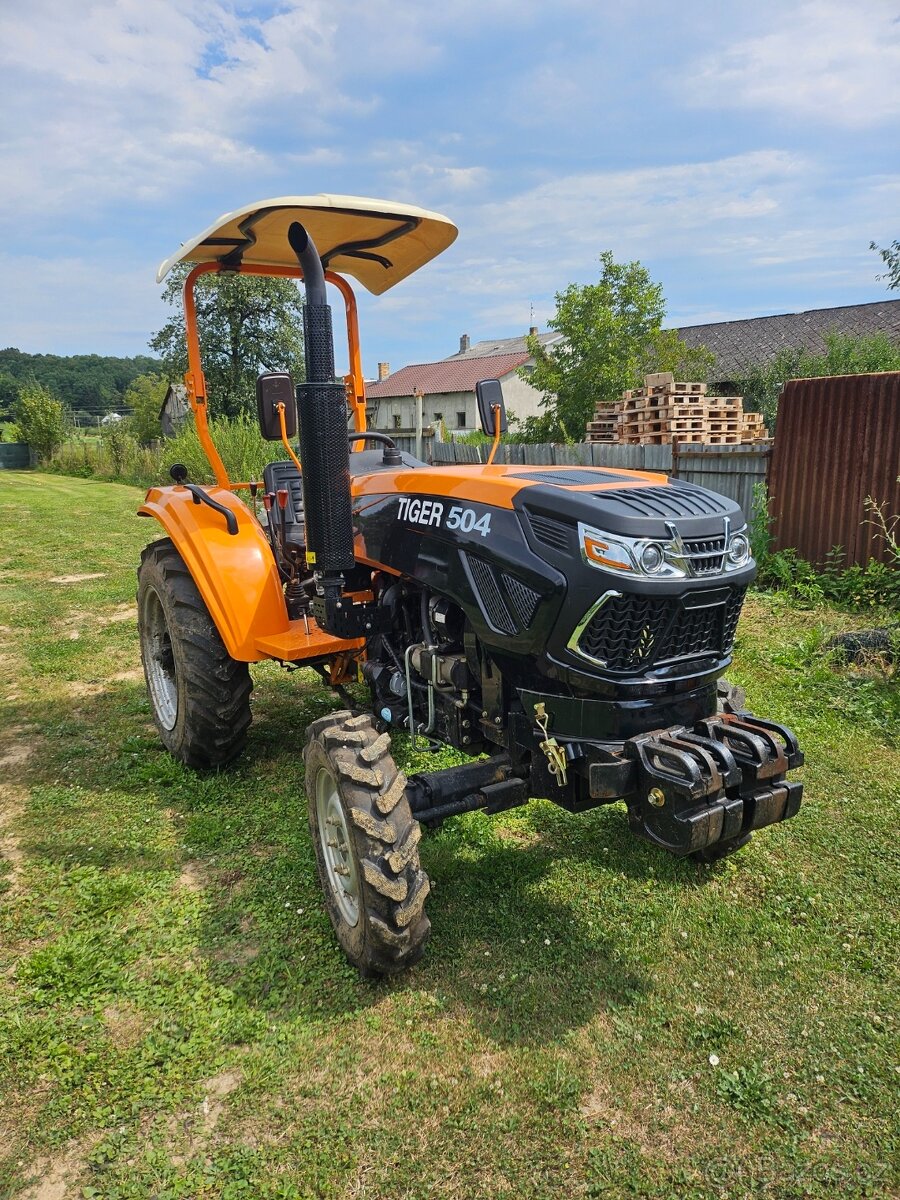

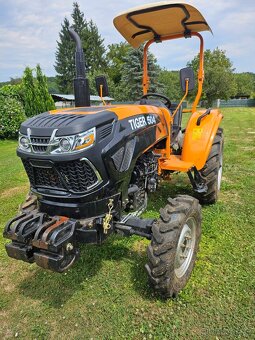

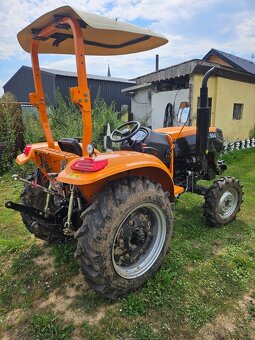

TIGER 504

TIGER 504
Základní parametry
• Typ pohonu: Pohon všech čtyř kol (4WD)

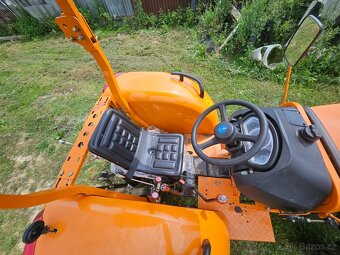

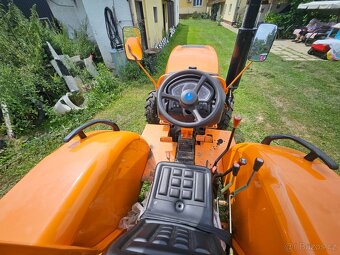

• Kabina: Ochranný rám ROPS a stříška
• Typ řízení: Hydraulické řízení
• Celkové rozměry (D × Š × V): 3450 × 1400 × 2000 mm
• Závaží: Přední (volitelné) / Zadní (1 vrstva)
• Světlá výška: 310 mm
• Rozvor: 1800 mm
Převodovka
• Počet převodů vpřed: 8
• Počet převodů vzad: 8
• Reverzační převodovka: Ano
• Uzávěrka diferenciálu: Ano

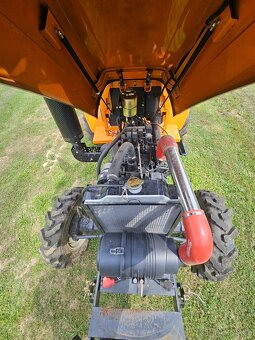

Motor
• Palivo: Nafta
• Jmenovitý výkon: 50 hp (36,8 kW)
• Typ: Řadový, čtyřválcový, čtyřdobý, atmosférický, vodou chlazený
• Jmenovité otáčky: 2400 ot/min
• Vzduchový filtr: Vnitřní vzduchový filtr
Pohonný systém
• Spojka: Jednostupňová spojka
• Převodovka: 8F+8R s reverzační převodovkou
• Pneumatiky:
◦ Přední: 6.5-16 / Zadní: 12.2-24
• Tažná síla: ≥8,5 kN
• Brzdy: Mechanické brzdy
Hydraulický systém

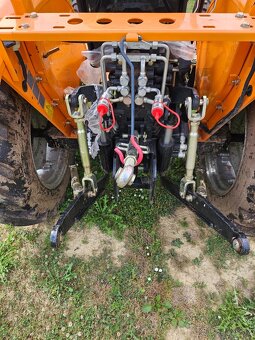

• Tříbodový závěs: Kat.2
• Vývodový hřídel: 6 drážek
• Otáčky vývodového hřídele: 540/720 ot/min
• Hydraulický průtok: 28 l/min
• Jmenovitý hydraulický tlak: 20 MPa
• Hydraulický výstup: 2 skupiny
• Pomocná olejová nádrž: Ano
