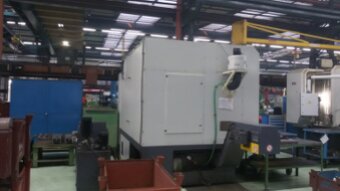

Horizontální centrum AXA CNC VCC 1200 - 4osé

Nabídka :
HORIZONATÁLNÍ
AXA CNC VCC 1200 - 4OSÉ
i.č.: 8316
Použití: Zkonstruovaný stroj, který nabízí výjimečné schopnosti pro aplikace v oblasti obrábění
kovů.
Jedná se o vysoce univerzální řešení vhodné pro různá průmyslová odvětví
od letectví až po automobilový průmysl, díky svým pokročilým funkcím a robustní konstrukcí
TECHNICKÉ
SPECIFIKACE
Všeobecné data
Typ: VCC 1200
Výrobce: AXY CNC stroje s.r.o.
Inventární číslo: 8315
Výrobní číslo: 87 358
Rok výroby: 2013
Uvedení
do provozu: 21.1.2013
Hmotnost stroje: 9000 kg
Délka stroje: 3300 mm
Výška stroje: 2700 mm
Šířka stroje: 2300 mm
Připojovací napětí: 3x400V/230V/N/PE 50 HZ
Připojovací
výkon: 55 kVA
Pracovní rozsah
Zdvih osy X: 1200 mm
Zdvih osy Y: 600 mm
Zdvih osy Z: 700 mm
Otočný stůl: Nikken CNC 321
Automatické
posuvné dveře: -
Bezpečnostní závěs: –
Barevné provedení: RAL7035, RAL7015
Hlavní vřeteno pohon 110:
Typ pohonu: AC – motor s dutou hřídelí
Max. moment při 40% ED: 143,2 Nm
Max.
moment při 100% ED: 95,5 Nm
Max. výkon při 40 % ED: 30,0 kW
Max. výkon při 100 % ED: 20,0 kW
Jmenovitý počet otáček Nn: 2000 ot/min
Přípustný rozsah otáček: 30–12000 ot/min
Pohony
posuv hlavních os stroje s pojízdným stojanem:
Osa X: 1 FK7083-5AF71-1AG0 (Siemens)
Osa Y: 1 FK7083-5AF71-1AG0 (Siemens)
Osa Z: 1 FK7083-5AF71-1AH0 (Siemens)
Pohony talířové výměny nástrojů:
Výměna
– pohon zásobníku: 1 FK7044-7AF71-1GA0 (Siemens)
Převody hlavních os:
Osa X: l = 100/44 (v=25m/min)
Osa Y: l = 88/36 (v=25m/min)
Osa Z: l = 1:1
Osa B: -
Výrobce
hydraulického a pneumatického systému:
Hydraulický systém: HYDAC
Pneumatický systém: FESTO
Dopravované množství: 2,5 dm3/min, při kontinuálním přísuvu materiálu
Chladicí množství: 75 l/min
Rychlost
dopravníku: 2,7 l/min
Motor a převodovka dopravníku:
Typ: GSS04-2M – HARD063C42
Výkon motoru: 0,25 kW
Výstupní otáčky: 8,7 min-1
Výstupní moment: 196 Nm
Převod:
157,5
Napětí: 230-400 V
Jmenovitý proud: 1,4/082 A
Frekvence. 50 Hz/ IP 55
Hnací hřídel: Ø 30 mm H7
Převodovkový olej: CLP PG 460
Centrální olejové mazání:
Výrobce:
SKF
Typ: MKU2-KW6-20003+428
Mazaní olejovou mlhou:
Výrobce: SKF
Typ: MKU1-KW6-20003+428
Hydraulický systém HYDAC:
Typ: FLKS (chladicí systém vzduch-kapalina)
Otáčky
větráku S: 4 po. (1500 ot/min)
Teplota media: max 46 °C
Směr otáčení: Čerpadlo – Pohled na motorový větrák doprava
Větrák – Pohled na motorový větrák doprava
Výměna nástrojů:
Typ:
stranový talířový zásobník s 22
Stopka nástroje pro frézování: HSK 63 DIN 69893-1
Počet nástrojů pro frézování: 30
Maximální rozměry nástroj:
Max. průměr nástroje při normálním osazování zásobníku:
85 mm
Max. průměr nástroje při volném sousedním místě: 135 mm
Max. délka nástroje L : 400 mm
Max. hmotnost nástroje p
